Was ist ein Glasfaser-Spleißverschluss?

A Glasfaser-Spleißverschluss ist ein spezielles Gerät zum Verbinden, Schützen und Verwalten von optischen Kabeln. Es wird normalerweise für Vorgänge wie Spleißen, Verzweigen, Durchgang oder Reservierung von optischen Kabeln verwendet. Es spielt eine Schlüsselrolle in Glasfaserkommunikationssystemen und gewährleistet den stabilen Betrieb und die langfristige Zuverlässigkeit von Glasfaserkabeln in verschiedenen Umgebungen.

Die Hauptfunktionen von Glasfaser-Spleißverschlüssen
Optische Kabelverbindung: Wird zum Verbinden von zwei oder mehr optischen Kabeln verwendet, um eine kontinuierliche Übertragung optischer Signale zu erreichen.

Mechanischer Schutz: Verhindert, dass das optische Kabel durch Zug, Biegung oder äußere Kräfte an der Verbindung beschädigt wird.

Umweltschutz: Bietet Dichtungseigenschaften wie wasserdicht, staubdicht und feuchtigkeitsbeständig, um zu verhindern, dass Feuchtigkeit, Staub, Insekten usw. in den Innenraum gelangen.

Restfasermanagement: Bietet einen festen und sortierbaren Raum für die verbleibenden Fasern nach dem Spleißen der Glasfaser, was für Wartung und Verwaltung praktisch ist.

Unterstützung und Fixierung: Bietet physischen Halt für das optische Kabel, um ein Lösen aufgrund von Schwerkraft oder Vibration zu verhindern.

Kompositionsstruktur von Glasfaser-Spleißverschluss
Gehäuse (Anschlusskastendeckel): meist aus Metall oder hochfestem Kunststoff, mit guter Druckfestigkeit und Korrosionsbeständigkeit. Die Oberfläche ist zur einfachen Installation und Abdichtung mit Befestigungslöchern, Dichtungsnuten usw. versehen.

Dichtungskomponenten: Üblicherweise werden Silikondichtungen, Schrumpfschläuche, O-Ringe usw. verwendet, um einen IP-Schutz (z. B. IP68) zu erreichen.

Befestigungsvorrichtungen: einschließlich Klemmen, Halterungen, Bolzen usw., die zum Befestigen optischer Kabel verwendet werden, um ein Verrutschen zu verhindern.

Auffangschale für Restfaser: Wird zum Ordnen und Fixieren der überschüssigen Glasfaserlänge verwendet, um das Schweißen und die Wartung zu erleichtern.

Schweißmodul (optional): Einige fortgeschrittene Modelle verfügen über integrierte Schweißspleißgeräte oder Wärmeschrumpfeinheiten für Schweißarbeiten vor Ort.

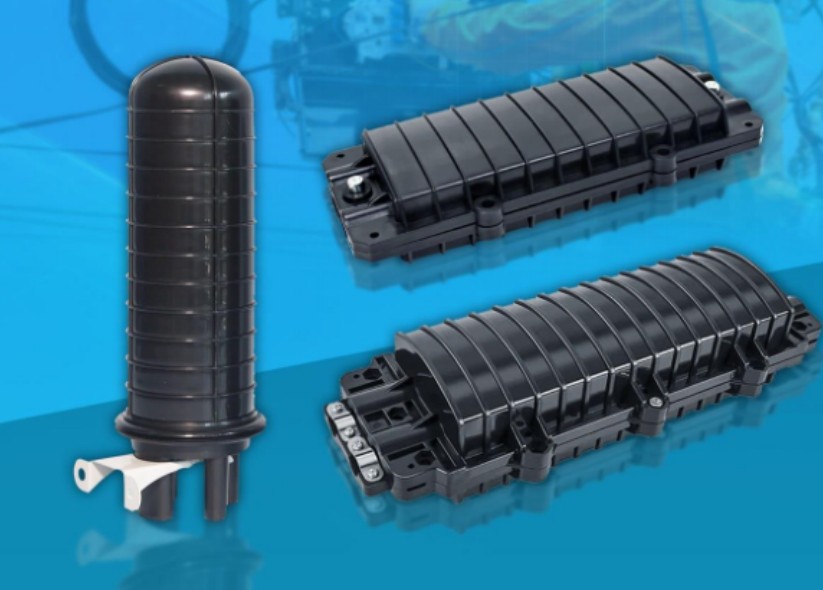

Arten von Faserspleißverschlüssen
Je nach Einsatzszenario und funktionalen Anforderungen lassen sich Faserspleißmuffen in folgende Typn einteilen:

Technische Parameter des Glasfaser-Spleißverschlusses

Anwendungsszenarien von Glasfaser-Spleißverschlusses
FTTH-Netzwerk (Fiber to the Home): Wird für den Glasfaserzugang auf dem letzten Kilometer verwendet und verbindet optische Kabel und Benutzerterminals.

FTTB-Netzwerk (Fiber to the Building): Wird für die Glasfaserverteilung innerhalb von Gebäuden verwendet.

Städtisches optisches Kabelnetz: Wird für die Verbindung optischer Stammkabel mit optischen Abzweigkabeln verwendet.

Energiekommunikationssystem: Wird für Glasfaserkommunikationsverbindungen in Strommasten, Umspannwerken und anderen Orten verwendet.

Überwachungs- und Sicherheitssysteme: werden für Glasfaserverbindungen für Videoüberwachung, intelligente Transportsysteme und andere Systeme verwendet.

Optische Unterwasserkabel und Fernkommunikation: werden für überseeische oder überregionale optische Kabelverbindungen verwendet.

Was sind die häufigsten Arten von Glasfaser-Spleißverschlusses ? Für welche Installationsumgebungen sind sie geeignet?

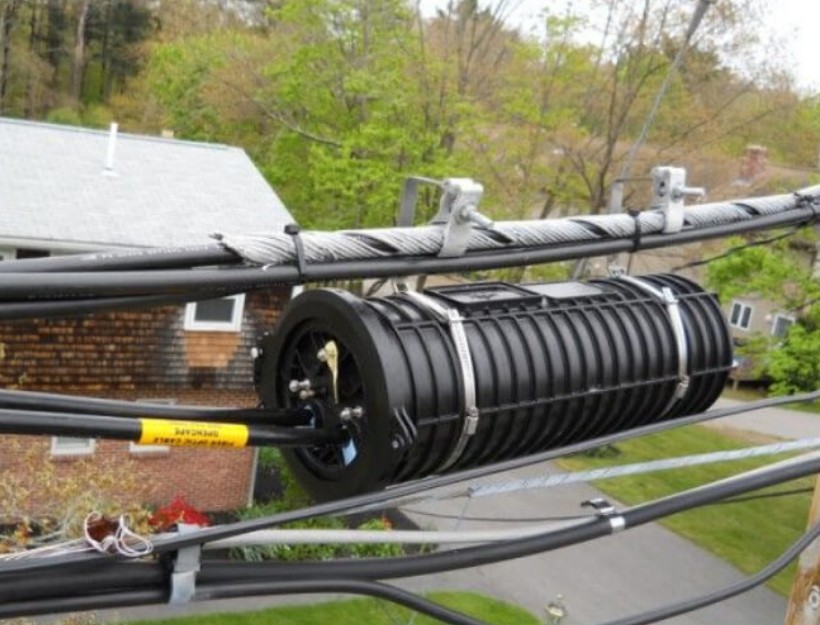

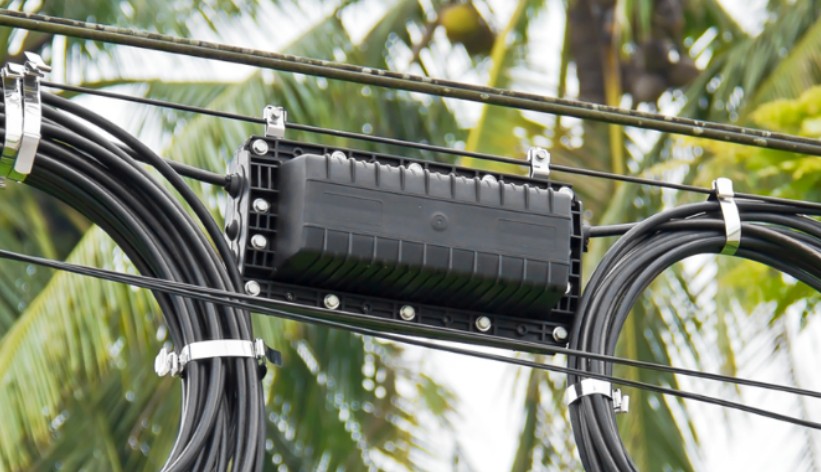

Horizontale (Inline-)Spleißbox

Die horizontale (Inline-)Spleißbox ist ein übliches optisches Kabelverbindungsgerät, normalerweise zylindrisch oder rechteckig, mit mehreren Fusionsmodulen oder festen Steckplätzen im Inneren. Zu seinen Hauptstrukturen gehören:

Gehäuse: meist aus Metall oder hochfestem Kunststoff, mit guter Druckfestigkeit und Korrosionsbeständigkeit.

Fusionsmodul: Wird zum Fusionsspleißen von Glasfasern verwendet und verfügt über eine Fusionsschale, einen Schrumpfschlauch oder ein Kaltspleißmodul im Inneren.

Befestigungsvorrichtung: Wird zum Fixieren des optischen Kabels verwendet, um zu verhindern, dass das optische Kabel während des Verbindungsvorgangs verrutscht oder sich verschiebt.

Dichtungskomponenten: wie Silikondichtungen, O-Ringe usw., die zur Erzielung von Wasser- und Staubdichtigkeit verwendet werden.

Auffangschale für Restfaser: Wird zum Ordnen und Fixieren der überschüssigen Glasfaserlänge für eine einfache Fusion und Wartung verwendet.

Der horizontale Verbindungskasten ist für die folgenden Installationsumgebungen geeignet:
Unterirdische Installation zur direkten Erdverlegung: Wird für die optische Kabelverbindung unter städtischen Straßen oder in Grünanlagen verwendet.
Rohrleitungsverlegung: Wird zum direkten Anschluss von optischen Kabeln in unterirdischen Rohrleitungen verwendet.
Überkopfmontage: Wird für den direkten Anschluss optischer Kabel an Masten verwendet.
Innenverkabelung: Wird für den direkten Anschluss optischer Kabel innerhalb von Gebäuden verwendet.

Installationsmethode für horizontale (in-line) Verbindungsdosen
Direkte Erdinstallation: Vergraben Sie die Verbindungsbox direkt unter der Erde, geeignet für ländliche oder abgelegene Gebiete.
Rohrleitungsinstallation: Setzen Sie die Verbindungsdose in die Rohrleitung ein, die für städtische unterirdische optische Kabelnetze geeignet ist.
Überkopfinstallation: Mit Haken oder Halterungen am Mast befestigt, geeignet für optische Hauptkabelverbindungen in Städten oder Vororten.

Der konstruktive Aufbau der horizontalen (Reihen-)Anschlussdose ist relativ einfach. Zu den internen Komponenten gehören Schweißmodule, Befestigungsvorrichtungen, Dichtungskomponenten und Auffangwannen für Restfasern usw. Das Gesamtlayout ist klar und einfach zu installieren und zu warten. Aufgrund dieser Struktur eignet es sich sehr gut für Einzelpunktverbindungsszenarien.

B. eine direkte Verbindung von optischen Stammkabeln, wodurch Verzweigungsverluste wirksam reduziert und die Stabilität der optischen Signalübertragung verbessert werden können. Darüber hinaus ist es aufgrund seines einfachen Aufbaus und der geringen Kosten wirtschaftlicher als andere Arten von Anschlusskästen und eignet sich für Projekte mit begrenzten Budgets. Gleichzeitig erfordert der Installationsprozess der horizontalen Anschlussdose keine komplexen Werkzeuge, ist einfach zu bedienen und eignet sich für den schnellen Aufbau, insbesondere für temporäre oder Notfälle bei optischen Kabelanschlüssen.

Obwohl die horizontale Anschlussdose für Einzelpunktverbindungen und den direkten Durchgang optischer Stammkabel geeignet ist, unterstützt ihre Struktur nur „einen Eingang und einen Ausgang“ oder „einen Eingang und einen Ausgang und dann Verzweigung“, was nicht für Mehrwege-Verzweigungsverbindungen geeignet ist, insbesondere in Szenarien mit hoher Dichte wie Rechenzentren und intelligenten Gebäuden.

Darüber hinaus ist der Innenraum begrenzt, die Auslastung gering und die Skalierbarkeit schlecht, was es schwierig macht, den Anforderungen der kontinuierlichen Weiterentwicklung des optischen Kabelnetzes gerecht zu werden. Daher ist bei der Auswahl des Typs der Verbindungsdose eine sinnvolle Planung auf der Grundlage der tatsächlichen Bedürfnisse erforderlich.

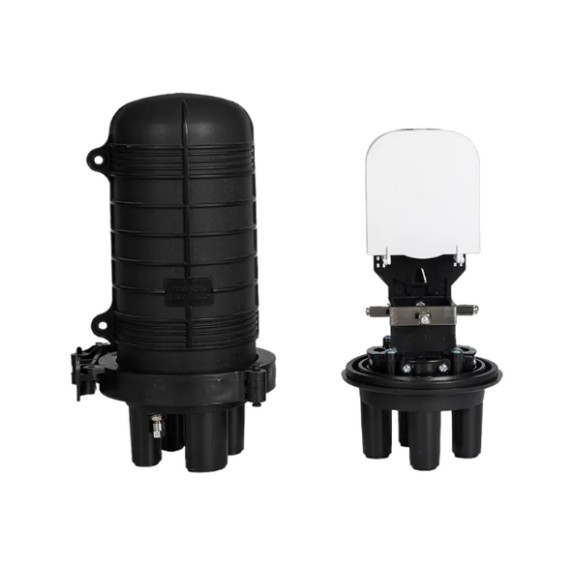

Vertikaler (Kuppel-)Verbindungskasten
Die vertikale Verbindungsdose (Kuppeldose) ist ein Gerät, das für den Mehrweg-Abzweiganschluss geeignet ist. Es hat normalerweise eine kuppelförmige oder halbkugelförmige Struktur und einen großen Innenraum, der die Abzweigverbindung mehrerer optischer Kabel aufnehmen kann. Seine Hauptstruktur umfasst:

Gehäuse: meist aus Metall oder hochfestem Kunststoff, mit guter Druckfestigkeit und Korrosionsbeständigkeit.

Fusionsmodul: Im Inneren befinden sich mehrere Fusionsfächer oder Abzweiganschlüsse, z. B. 1 Eingang/4 Ausgänge, 1 Eingang/6 Ausgänge usw.

Rotierendes Fusionsfach: Praktisch für den Anschluss und die Verwaltung mehrerer optischer Kabel.

Dichtungskomponenten: wie Silikondichtungen, O-Ringe usw., die zur Erzielung von Wasser- und Staubdichtigkeit verwendet werden.

Auffangschale für Restfasern: Wird zum Ordnen und Fixieren der überschüssigen Glasfaserlänge verwendet, was für die Fusion und Wartung praktisch ist.

Vertikale Anschlusskästen werden häufig in den folgenden Szenarien eingesetzt:
FTTH-Netzwerk (Fiber to the Home): Wird zur Verbindung des Last-Mile-Zugangs zwischen dem optischen Stammkabel und dem Benutzerterminal verwendet.
Gebäudeinterne Verkabelung: Wird verwendet, um das optische Stammkabel im Gebäude mit dem optischen Abzweigkabel jeder Etage oder Einheit zu verbinden.
Hybridinstallation im Innen-/Außenbereich: Geeignet für den Anschluss optischer Kabelabzweige bei der Renovierung bestehender Gebäude oder bei Neubauprojekten.
Zugangspunkte mit hoher Dichte: wie Rechenzentren, intelligente Gebäude, städtische optische Kabelnetze usw.

Installationsmethode der vertikalen (Kuppel-)Anschlussdose
Inneninstallation: Wird für die optische Kabelabzweigung innerhalb des Gebäudes verwendet.
Installation im Freien: Wird für den Anschluss optischer Kabel im Freien verwendet, z. B. als FTTH-Zugangspunkt.
Hybridinstallation: Geeignet für den Anschluss optischer Kabelabzweige bei bestehenden Gebäudesanierungen oder Neubauprojekten.

Der vertikale (Kuppel-)Anschlusskasten unterstützt Mehrkanal-Abzweigverbindungen und eignet sich für Zugangsszenarien für optische Kabel mit hoher Dichte, z. B. 1 Eingang/4 Ausgänge, 1 Eingang/6 Ausgänge und andere Konfigurationen. Sein Innenraum ist groß, was für die Anordnung optischer Kabel und das Restfasermanagement praktisch ist und sich für Zugangspunkte mit hoher Dichte wie Wohngebiete und Bürogebäude eignet. Gleichzeitig ist diese Art von Anschlussdose flexibel zu installieren und kann mehrere Verlegemethoden wie Überkopf-, Rohrleitungs- und direkte Erdverlegung unterstützen.

Allerdings ist seine Struktur relativ komplex und Installation und Wartung erfordern bestimmte Fähigkeiten. Die Kosten sind auch etwas höher als bei anderen Typen und es werden bestimmte Anforderungen an die Installationsumgebung gestellt, die für temporäre Bauten nicht geeignet ist.

Wärmeschrumpfbare Verbindungsbox
Die wärmeschrumpfbare Verbindungsdose ist ein Gerät, das durch einen Schrumpfschlauch oder einen Schrumpfschlauch abgedichtet wird. Es ist meist miniaturisiert aufgebaut und eignet sich für den Anschluss einer geringen Anzahl optischer Kabel. Seine Hauptstruktur umfasst:

Gehäuse: meist aus Kunststoff oder Metall, mit einfacher Struktur.

Fusionsmodul: Im Inneren befindet sich eine Fusionsschale oder ein Kaltverbindungsmodul für die Glasfaserfusion.

Schrumpfschlauch: Er schrumpft durch Erhitzen und bildet eine dichte, wasserdichte Versiegelung.

Feste Klemme: dient zur Fixierung des optischen Kabels, um ein Verrutschen zu verhindern.

Auffangschale für Restfaser: Wird zum Ordnen und Fixieren der überschüssigen Glasfaserlänge für eine einfache Fusion und Wartung verwendet.

Die Schrumpfmuffe ist für folgende Szenarien geeignet:
Frühes Projekt zur Transformation des optischen Kabelnetzes: Wird für die Verbindung und Aufrüstung alter optischer Kabel verwendet.
Temporäre oder Notinstallation: wie temporäre Konstruktion, temporäre Kommunikationsleitungen usw.
Kleine Zugangspunkte: wie kleine Basisstationen, temporäre Überwachungspunkte usw.
Projekte mit begrenztem Budget: Geeignet für Projekte mit hohem Kostenbedarf.

Installationsmethoden für wärmeschrumpfbare Verbindungskästen
Schnelle Installation: Die Abdichtung erfolgt durch Erhitzen und Schrumpfen des Schrumpfschlauchs, der für eine schnelle Montage geeignet ist.
Miniaturisierte Installation: Geeignet für Szenarien mit begrenztem Platzangebot, z. B. kleine Zugangspunkte.
Temporäre Installation: Geeignet für temporäre Bau- oder Notkommunikationsleitungen.

Die wärmeschrumpfbare Verbindungsbox ist einfach zu installieren, erfordert keine komplexen Werkzeuge und eignet sich für eine schnelle Installation, insbesondere für Projekte mit begrenzten Budgets. Es erreicht eine gute Wasserdichtigkeit durch Schrumpfen des Schrumpfschlauchs, verfügt über eine starke Abdichtung und kann die interne optische Faser wirksam vor Umwelteinflüssen schützen.

Darüber hinaus eignet sich diese Art von Verbindungsbox für den Anschluss einer kleinen Anzahl optischer Kabel, geeignet für kleine Zugangspunkte oder temporäre Bauszenarien. Die wärmeschrumpfbare Verbindungsbox kann jedoch nicht wiederverwendet werden und kann nach Abschluss des Schrumpfvorgangs nicht wieder geöffnet werden, was ihre Anwendung in Szenarien einschränkt, die eine häufige Demontage und Montage erfordern. Gleichzeitig haben Schrumpfmaterialien eine kurze Lebensdauer, neigen zur Alterung und eignen sich nur für den Anschluss einer kleinen Anzahl optischer Kabel, nicht für Mehrkanalverzweigungen oder Zugriffsanforderungen mit hoher Dichte.

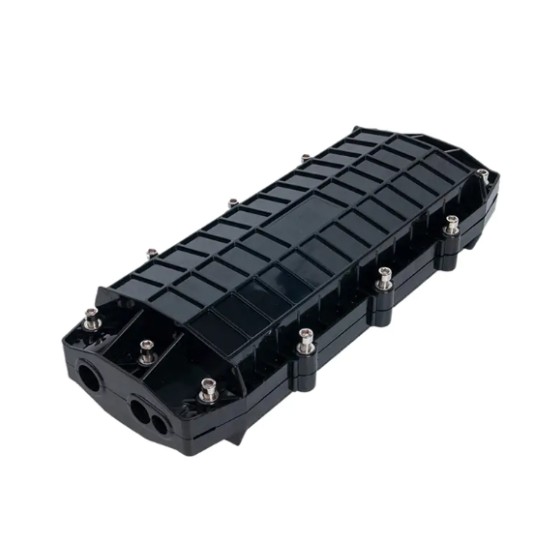

Mechanisch abgedichtete Verbindungsbox
Die mechanisch abgedichtete Verbindungsbox ist ein Gerät, das Dichtungen, O-Ringe, Dichtungen und andere mechanische Methoden verwendet, um eine Abdichtung zu erreichen. Es ist in der Regel modular aufgebaut und eignet sich für eine Vielzahl von Verbindungsszenarien optischer Kabel. Zu seinen Hauptstrukturen gehören:

Gehäuse: meist aus Metall oder hochfestem Kunststoff, mit guter Druckfestigkeit und Korrosionsbeständigkeit.

Fusionsmodul: Im Inneren befinden sich mehrere Fusionsfächer oder Abzweiganschlüsse, z. B. 1 Eingang/4 Ausgänge, 1 Eingang/6 Ausgänge usw.

Dichtungskomponenten: wie Silikondichtungen, O-Ringe, Dichtungen usw., die zur Erzielung von Wasser- und Staubdichtigkeit verwendet werden.

Befestigungsvorrichtung: dient zur Fixierung des optischen Kabels, um ein Verrutschen zu verhindern.

Auffangschale für Restfaser: Wird zum Ordnen und Fixieren der überschüssigen Glasfaserlänge für eine einfache Fusion und Wartung verwendet.

Mechanisch abgedichtete Verbindungsboxes are suitable for the following scenarios:
Neue Projekte: Geeignet für den Aufbau moderner Kommunikationsnetze wie FTTH, FTTB usw.
Zugangsszenarien mit hoher Dichte: wie Rechenzentren, intelligente Gebäude, städtische optische Kabelnetze usw.
Mehrere Verlegemethoden: Unterstützt mehrere Verlegemethoden wie Überkopf-, Rohrleitungs- und direkte Erdverlegung.
Szenarien, die eine häufige Demontage und Montage erfordern: z. B. Rechenzentren, Basisstationen und andere Szenarien, die eine häufige Wartung erfordern.

Installationsmethode für einen Verbindungskasten mit Gleitringdichtung
Neues Projekt: Geeignet für den Aufbau moderner Kommunikationsnetzwerke wie FTTH, FTTB usw.
Zugangsszenarien mit hoher Dichte: wie Rechenzentren, intelligente Gebäude, städtische optische Kabelnetze usw.
Mehrere Verlegemethoden: Unterstützt mehrere Verlegemethoden wie Überkopf-, Rohrleitungs- und direkte Erdverlegung.
Häufige Demontage- und Montageszenarien: Geeignet für Szenarien, die häufige Wartung erfordern, wie z. B. Rechenzentren, Basisstationen usw.

Der Verbindungskasten mit mechanischer Dichtung zeichnet sich durch Wiederverwendbarkeit und austauschbare Dichtungen aus und eignet sich für Szenarien, die eine häufige Demontage und Montage erfordern, wie z. B. die Wartung von Rechenzentren oder Basisstationen. Seine mechanische Dichtungsstruktur ist langlebiger und hat eine längere Lebensdauer als der Schrumpftyp und ist äußerst anpassungsfähig, geeignet für verschiedene Umgebungen und optische Kabeltypen. Darüber hinaus ist diese Art von Anschlussdose flexibel zu installieren und unterstützt mehrere Verlegemethoden wie Überkopf-, Rohrleitungs- und direkte Erdverlegung, um den Anforderungen verschiedener Szenarien gerecht zu werden.

Allerdings ist die Installation relativ komplex und erfordert professionelles Werkzeug und Personal mit bestimmten technischen Fähigkeiten. Auch die Kosten sind relativ hoch und es gelten bestimmte Anforderungen an die Installationsumgebung. Es muss sichergestellt werden, dass die Dichtungen richtig angebracht sind, um Probleme mit dem Eindringen von Wasser zu vermeiden.

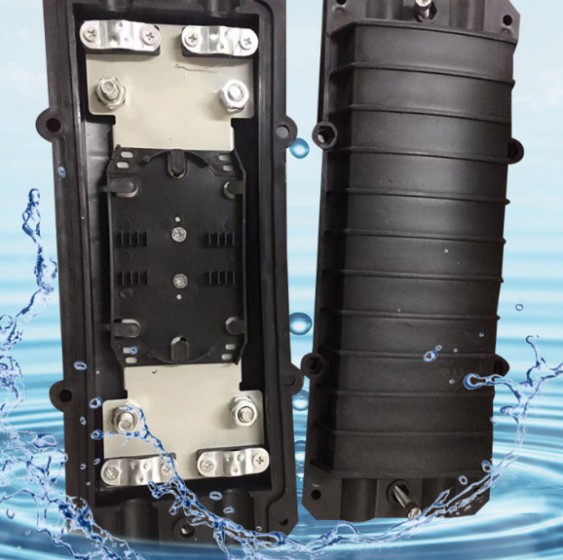

Welchen Schutz bietet die Wasserdichtigkeit der Glasfaser-Spleißmuffe (z. B. IP68)?
Die Wasserdichtigkeit des Glasfaser-Spleißverschluss (z. B. IP68) kann folgenden Schutz bieten:

Vollständig staubdicht: Die erste Zahl „6“ der IP68-Einstufung bedeutet, dass das Gerät das Eindringen fester Gegenstände mit einem Durchmesser von mehr als 1 mm vollständig verhindern kann, d. h. es kann alle Staubpartikel blockieren und sicherstellen, dass die internen Komponenten nicht durch Staub gestört werden.

Hohe Wasserdichtigkeit: Die zweite Zahl „8“ der IP68-Einstufung bedeutet, dass das Gerät für einen bestimmten Zeitraum in Wasser eingetaucht werden kann, normalerweise mehr als 30 Minuten lang 1 Meter tief, in manchen Fällen sogar bis zu 1,5 Meter tief. Diese Schutzfunktion ermöglicht es dem Glasfaser-Spleißverschluss, einen stabilen Betrieb in rauen Wasserumgebungen aufrechtzuerhalten.

Geeignet für Außenbereiche und raue Umgebungen: Wasserdichte Spleißverschlüsse gemäß IP68 können dem Einfluss von Umweltfaktoren wie Regen, Feuchtigkeit und Wasserspritzern wirksam widerstehen und eignen sich für Außenbereiche, Minen, Tunnel, Untergrund und andere Umgebungen mit starkem Wasser- oder Staubgehalt. Beispielsweise können in FTTH-Netzwerken (Fiber to the Home) wasserdichte Spleißmuffen nach IP68 die Stabilität und Zuverlässigkeit von Glasfaserverbindungen gewährleisten.

Gute Abdichtung: Wasserdichte Anschlusskästen der Schutzklasse IP68 verfügen in der Regel über wirksame Dichtungsmaßnahmen wie O-Ringe, Dichtungen und Dichtungsklebstoffe, um das Eindringen von Feuchtigkeit und anderen Partikeln in das Gehäuse zu verhindern. Diese Konstruktion stellt sicher, dass das Gerät bei längerem Gebrauch nicht durch den Einfluss der äußeren Umgebung ausfällt.

Korrosionsbeständigkeit und Alterungsbeständigkeit: Wasserdichte Anschlusskästen der Schutzklasse IP68 bestehen normalerweise aus hochwertigen Materialien wie Aluminiumlegierung, Kunststoff und ABS-Kunststoff, die eine gute Korrosionsbeständigkeit und Alterungsbeständigkeit aufweisen und die Lebensdauer der Geräte verlängern können.

Geeignet für eine Vielzahl von Installationsmethoden: Wasserdichte Anschlusskästen der Schutzart IP68 eignen sich nicht nur für die Überkopfinstallation, sondern auch für die Rohrleitungsverlegung und die direkte Erdinstallation, wodurch die Installationsanforderungen in verschiedenen Umgebungen erfüllt werden können.

Wie gewährleistet die Dichtungsleistung der Glasfaser-Anschlussdose die Zuverlässigkeit im Langzeiteinsatz?
Die Dichtungsleistung des Glasfaser-Anschlusskastens ist einer der Schlüsselfaktoren für die Gewährleistung seiner langfristigen Zuverlässigkeit. Um sicherzustellen, dass die Dichtleistung im Langzeiteinsatz stabil bleibt, werden in der Regel verschiedene technische Mittel und Materialien eingesetzt, um einen wirksamen wasserdichten, staubdichten und feuchtigkeitsdichten Schutz zu erreichen. Hier sind einige gängige Dichtungstechnologien und wie sie langfristige Zuverlässigkeit gewährleisten:

Gleitringdichtung: Die Gleitringdichtung ist die am weitesten verbreitete Dichtungsmethode. Dies wird erreicht, indem der Deckel der Spleißbox mithilfe von Komponenten wie Silikondichtungen, O-Ringen und Edelstahlschrauben fest am Gehäuse befestigt wird. Diese Dichtungsmethode weist eine gute Leistung beim wiederholten Öffnen und Schließen auf und eignet sich für Szenarien, die eine häufige Wartung erfordern. Darüber hinaus altert die Gleitringdichtungsstruktur bei längerem Gebrauch nicht so leicht und kann das Eindringen von Feuchtigkeit und Staub in die Spleißbox wirksam verhindern, wodurch der Glasfaserstecker vor Umwelteinflüssen geschützt wird.

Wärmeschrumpfdichtung: Bei der Wärmeschrumpfdichtung wird der Schrumpfschlauch oder die Schrumpfhülse um das optische Kabel geschrumpft, um eine dichte Dichtungsschicht zu bilden. Diese Methode eignet sich zum Verbinden einer kleinen Anzahl optischer Kabel, insbesondere bei frühen Projekten zum Wiederaufbau optischer Kabelnetze. Schrumpfmaterialien können nach dem Erhitzen eng am Kabelmantel anliegen und bieten so eine gute Wasserdichtigkeit. Allerdings sind Schrumpfdichtungen nicht wiederverwendbar und können nach Abschluss des Schrumpfvorgangs nicht wieder geöffnet werden, sodass sie eher für einmalige Installationsszenarien geeignet sind.

Elastomere Gummidichtung: Elastomere Gummidichtungsmaterialien (wie TPE-Gel) weisen eine gute Flexibilität und Elastizität auf und können alle Lücken innerhalb der Spleißbox füllen, um eine nahtlose Dichtung zu bilden. Dieses Material kann unter Druck gleichmäßig verteilt werden, um die Dichtwirkung sicherzustellen. Darüber hinaus weist das Elastomer-Gummi-Dichtungsmaterial auch die Eigenschaften Anti-Aging und Korrosionsbeständigkeit auf und kann lange Zeit in rauen Umgebungen eingesetzt werden.

Silikondichtung: Silikondichtungsmaterial ist eine neuere Dichtungstechnologie mit ausgezeichneter Temperaturbeständigkeit und chemischer Stabilität und kann sich an eine Vielzahl von Umgebungsbedingungen anpassen. Das Silikondichtmaterial wird auf einmal in einer Form geformt, so dass die Verbindungsfläche der Anschlussdose nahtlos ist und somit eine zuverlässige Dichtleistung gewährleistet wird. Darüber hinaus kann Silikon-Dichtungsmaterial auch einen größeren Bereich an Kabeldurchmessern abdecken und sich an optische Kabel unterschiedlicher Spezifikationen anpassen.

Doppelte Dichtungskonstruktion: In einigen High-End- oder Spezialanwendungs-Anschlusskästen wird eine doppelte Dichtungskonstruktion verwendet, d. Dieses Design kann den Dichtungsherausforderungen in komplexen Umgebungen effektiv gerecht werden und stellt sicher, dass die Anschlussdose während des Langzeitgebrauchs nicht aufgrund von Änderungen in der äußeren Umgebung ausfällt.

Kompatibilität und Haltbarkeit der Dichtungsmaterialien: Um die Zuverlässigkeit der Dichtungsleistung langfristig zu gewährleisten, muss das in der Anschlussdose verwendete Dichtungsmaterial mit dem Material des optischen Kabels kompatibel sein und eine gute Alterungs- und Korrosionsbeständigkeit aufweisen. Beispielsweise legt die Normenreihe YD/T 814.x klar die physikalischen, chemischen Eigenschaften und Kompatibilitätsanforderungen der Verbindungskastenmaterialien fest, um sicherzustellen, dass sich die Dichtungsmaterialien aufgrund von Umweltfaktoren (wie Feuchtigkeit, Salznebel, ultraviolette Strahlen usw.) nicht verschlechtern.

Bauprozess- und Installationsspezifikationen: Neben den Materialien selbst sind auch Bauprozess- und Installationsspezifikationen wichtige Faktoren, die sich auf die Dichtungsleistung auswirken. So sollte bei der Montage darauf geachtet werden, dass der Dichtring gleichmäßig in der Dichtnut liegt und die Schrauben spaltfrei angezogen werden. Darüber hinaus sollte auch das Polieren des optischen Kabelmantels durchgeführt werden, um sicherzustellen, dass das Dichtungsband oder der Dichtungsring fest mit der Oberfläche des optischen Kabels verbunden werden kann, wodurch die Dichtungswirkung verbessert wird.

Welche besonderen Einsatzgebiete gibt es für Lichtwellenleiter-Verbindungsdosen in FTTH-Netzwerken?
Verbindungskästen für optische Fasern haben viele spezielle Anwendungen in FTTH-Netzwerken (Fiber to the Home), die sich hauptsächlich in folgenden Aspekten widerspiegeln:

Verbindungs- und Verteilungsfunktionen: In FTTH-Netzwerken werden Glasfaser-Verbindungskästen verwendet, um optische Stammkabel mit optischen Benutzerzugangskabeln zu verbinden, um eine optische Faserfusion, Faseraufteilung und -verteilung zu erreichen. Beispielsweise kann die Glasfaserkabel-Verteilerbox (Box) die Verbindung zwischen dem Verteilerkabel und dem Benutzerkabel im Freien oder im Innenbereich vervollständigen und unterstützt mehrstufige Aufteilungslösungen. Darüber hinaus unterstützt der Glasfaser-Spleißverschluss auch die Fixierung, Fusion und Restfaserverwaltung von Glasfasern, um die Stabilität und Zuverlässigkeit von Glasfaserverbindungen sicherzustellen.

Schutzverbindung: Die Glasfaser-Spleißverschluss Bietet mechanischen Schutz und Abdichtung gegen Umgebungseinflüsse für die Glasfaserverbindung, um zu verhindern, dass äußere Faktoren wie Feuchtigkeit und Staub die Glasfaser beschädigen.

Beispielsweise kann die Glasfaser-Spleißmuffe mit Schutzart IP65 dem Einfluss von Umweltfaktoren wie Regen und Feuchtigkeit wirksam widerstehen und eignet sich für Szenen mit starkem Wasser- oder Staubanfall im Freien, in Bergwerken, Tunneln und anderen Umgebungen. Darüber hinaus wird die Dichtungsleistung der Spleißbox durch mechanische Abdichtung, Schrumpfversiegelung und andere Methoden erreicht, um eine langfristige Zuverlässigkeit zu gewährleisten.

Flexible Installationsmethode: Der Glasfaser-Spleißverschluss unterstützt eine Vielzahl von Installationsmethoden, einschließlich Wandmontage, Mastmontage und Rackmontage, die für verschiedene Anwendungsszenarien geeignet sind.

Beispielsweise kann das FTTH-Steckdosenfeld zur einfachen Wartung und Installation umgedreht werden und eignet sich für den Innen- und Außenbereich. Darüber hinaus kann die Glasfaser-Spleißmuffe auch an Masten oder Gebäuden installiert werden, um einen stabilen Schutz für Glasfaserverbindungen zu bieten.

Unterstützt mehrere Verbindungsmethoden: Die Glasfaser-Spleißverschluss unterstützt mehrere Verbindungsmethoden, einschließlich Fusionsspleißen, Kaltspleißen und Vor-Ort-Verbindung. Beispielsweise ist der Glasfaser-Spleißverschluss mit vorpolierten Stiften und mechanischen Anschlüssen ausgestattet. Es ist kein Glasfaserspleißer oder Polieren erforderlich. Die Glasfaserverbindung kann über einfache Verbindungswerkzeuge angedockt werden. Darüber hinaus unterstützt der Glasfaser-Spleißverschluss auch Adapterschnittstellen wie SC und LC, die für verschiedene Arten von Glasfaserverbindungsanforderungen geeignet sind.

Starke Anpassungsfähigkeit: Der Glasfaser-Spleißverschluss eignet sich für verschiedene Umgebungsbedingungen, einschließlich rauer Umgebungen wie hohe Temperaturen, hohe Luftfeuchtigkeit und starker Wind.

Beispielsweise liegt der Betriebstemperaturbereich des Glasfaser-Spleißverschlusses normalerweise zwischen -40 °C und 85 °C, was eine Anpassung an extreme klimatische Bedingungen ermöglicht. Darüber hinaus verfügt der Glasfaser-Spleißverschluss über eine gute Korrosionsbeständigkeit und Anti-Aging-Eigenschaften, was die Lebensdauer der Ausrüstung verlängern kann.

Unterstützt Zugriff mit hoher Dichte: Im FTTH-Netzwerk unterstützt der Glasfaser-Spleißverschluss Anforderungen an den Zugriff mit hoher Dichte, z. B. 1 Eingang/4 Ausgänge, 1 Eingang/6 Ausgänge und andere Konfigurationen. Diese Art von Spleißbox eignet sich für Zugangspunkte mit hoher Dichte wie Wohngebiete und Bürogebäude, um den Anforderungen der Benutzer an Glasfaserzugang gerecht zu werden.

Einfache Wartung und Verwaltung: Das Design des Glasfaser-Spleißverschluss ist einfach zu warten und zu verwalten. Beispielsweise ist die interne Struktur des Glasfaser-Spleißverschlusses angemessen gestaltet, was die Anordnung und Fixierung von Glasfasern erleichtert und den Glasfaserverlust reduziert. Darüber hinaus ist der Installationsprozess des Glasfaser-Spleißverschlusses einfach, erfordert keine komplexen Werkzeuge und eignet sich für eine schnelle Konstruktion.

Welche Installationsmethoden gibt es für den Glasfaser-Spleißverschluss?
Es gibt viele Möglichkeiten, die Glasfaser-Spleißmuffe zu installieren, und die konkrete Wahl hängt von der Verlegemethode des optischen Kabels und den tatsächlichen Umgebungsanforderungen ab. Im Folgenden sind einige gängige Installationsmethoden und ihre detaillierten Beschreibungen aufgeführt:

Überkopfinstallation: Bei der Überkopfinstallation wird der Glasfaser-Spleißverschluss an einer Stange oder Halterung befestigt, die für optische Hauptkabelverbindungen in Städten oder Vororten geeignet ist. Bei der Installation sind Gestelle, Schrauben und anderes Zubehör erforderlich, um die Stabilität der Spleißbox zu gewährleisten. Diese Installationsmethode eignet sich für Szenarien, in denen Bodenstörungen reduziert werden müssen, beispielsweise bei Zugangspunkten in FTTH-Netzwerken.

Rohrleitungsverlegung: Bei der Rohrleitungsverlegung wird die Glasfaser-Spleißverschluss wird normalerweise im Schacht oder Handloch der Rohrleitung installiert, um das optische Kabel vor der äußeren Umgebung zu schützen. Während der Installation muss die Spleißbox an einer höheren Position im Schacht platziert werden, um zu verhindern, dass Wasser eindringt, und die Spleißbox muss mit einer Halterung befestigt werden, um sicherzustellen, dass das verbleibende Kabel des optischen Kabels in einem „O“-Ring aufgewickelt und mit einem Kabelbinder fixiert wird.

Direkte Erdverlegung: Bei der direkten Erdverlegung geht es darum, die Person zu begraben Glasfaser-Spleißverschluss direkt unter der Erde, was für ländliche oder unterentwickelte Gebiete geeignet ist. Bei der Installation müssen Sie die entsprechenden Einlass- und Auslassrohre entsprechend dem Durchmesser des optischen Kabels auswählen und sicherstellen, dass die Dichtungsbehandlung vorhanden ist, um zu verhindern, dass Feuchtigkeit und Bodendruck das optische Kabel beschädigen.

Wandmontage: Die Wandmontage eignet sich für optische Kabelverbindungen im Innenbereich oder innerhalb von Gebäuden und wird üblicherweise für den Terminalzugang in FTTH-Netzwerken verwendet. Sie können wählen, ob Sie es an die Wand hängen oder es bei der Installation an der Stange festhalten möchten. Das Gehäusematerial der Spleißbox besteht größtenteils aus hochwertigem Kohlenstoffstahl mit Oberflächenspritzbehandlung, der eine gute Korrosionsbeständigkeit und mechanische Festigkeit aufweist.

Rackmontierte Installation: Die Rackmontierte Installation eignet sich für Szenen, die häufig gewartet werden müssen, wie z. B. Rechenzentren und Basisstationen. Die Spleißbox kann zur einfachen Verwaltung und Wartung in ein Standard-Rack eingebaut werden. Um einen stabilen Halt der Spleißbox im Rack zu gewährleisten, muss bei der Montage spezielles Befestigungszubehör verwendet werden.

Installation mit wiederholtem Öffnen: Einige High-End-Spleißboxen unterstützen das wiederholte Öffnen und Schließen, was für Szenen geeignet ist, die häufig gewartet werden müssen. Bei der Montage müssen Sie lediglich die Innensechskantschrauben lösen, um die Spleißbox zu öffnen. Es ist einfach zu bedienen und eignet sich für eine Vielzahl von Verbindungsmethoden wie Kaltverbindung und Heißschmelzen.

Installation der Wärmeschrumpfdichtung: Die Wärmeschrumpfdichtung ist eine Installationsmethode, bei der die Abdichtung durch Schrumpfen des Schrumpfschlauchs erreicht wird und die zum Verbinden einer kleinen Anzahl optischer Kabel geeignet ist. Während der Installation muss der Schrumpfschlauch auf die Glasfaser gesteckt werden und nach dem Erhitzen wird er fest mit der Glasfaser verbunden, um eine gute Wasserdichtigkeit zu gewährleisten.

Installation von Gleitringdichtungen: Gleitringdichtungen werden durch den Einsatz von Komponenten wie O-Ringen und Dichtungen abgedichtet, die für Szenarien geeignet sind, die mehrere Demontage- und Montagevorgänge erfordern. Achten Sie beim Einbau darauf, dass der Dichtring gleichmäßig in der Dichtnut liegt und ziehen Sie die Schrauben fest, um ein Eindringen von Wasser zu verhindern.
