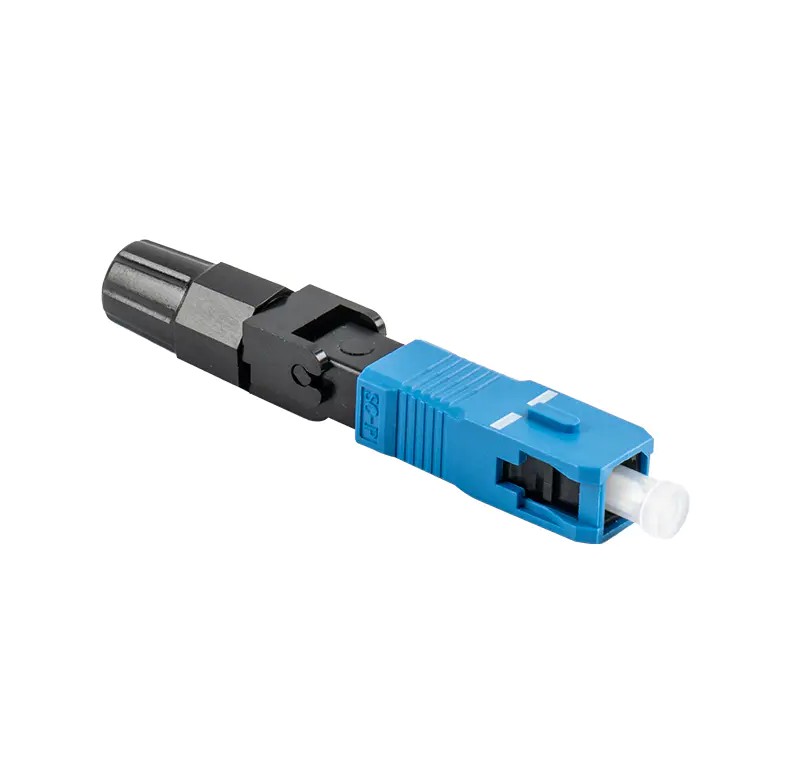

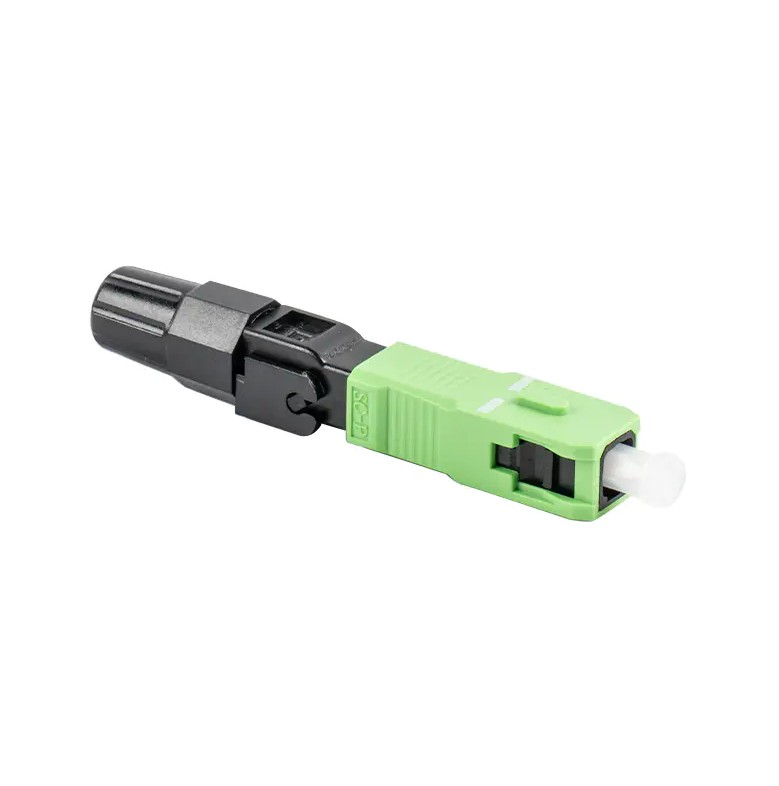

Die Glasfaser-Schnellverbinder der SC-Serie ist ein Glasfaserstecker, der mechanisch schnelle Glasfaserverbindungen herstellt und für das Spleißen von Glasfaserkabeln vor Ort konzipiert ist. Es verfügt typischerweise über eine vorpolierte Spannzange und einen mechanischen Spleißmechanismus, der ein schnelles und zuverlässiges Faserspleißen ermöglicht.
Der von der japanischen NTT Corporation entwickelte SC-Stecker ist ein Glasfaserstecker mit rechteckigem Gehäuse, der für lösbare Verbindungen zwischen Fasern verwendet wird. Sein Grundaufbau besteht aus einer Aderendhülse und einer Kupplungshülse, deren Abmessungen mit denen des FC-Steckers übereinstimmen, der Befestigungsmechanismus nutzt jedoch einen Steck- und Verriegelungsmechanismus, sodass keine Drehung erforderlich ist.
Die SC connector's shell is typically made of engineering plastic, with a ceramic zirconium oxide ferrule inside to ensure long-term stability. This connector's design allows for easy operation and compatibility with a variety of fiber types, including single-mode and multimode.
Die Importance of Fiber Optic Connectors in Modern Communication Networks
Glasfasersteckverbinder sind ein wesentlicher Bestandteil moderner Kommunikationsnetzwerke. Sie verbinden, sichern und schützen Glasfasern in Glasfaser-Kommunikationssystemen und legen den Grundstein für die Datenübertragung mit hoher Geschwindigkeit, hoher Kapazität und über große Entfernungen. Mit der rasanten Entwicklung der Informationstechnologie erweitert sich das Anwendungsspektrum von Glasfasersteckverbindern immer weiter und ihre Bedeutung wächst.
1. Die zentrale Rolle der Verbindung und Sicherung von Glasfasern
Die primary function of fiber optic connectors is to reliably connect two or more optical fibers, enabling optical signals to be transmitted between different devices or line segments. In fiber optic communication systems, fiber optic connectors not only connect but also secure the fibers, preventing breakage or misalignment. Through sophisticated mechanical structures and optical alignment mechanisms, fiber optic connectors ensure low loss and high stability of optical signals during transmission, thereby guaranteeing communication quality.
2. Unterstützung der Nachfrage nach Hochgeschwindigkeits-Datenübertragung
Mit der Entwicklung neuer Technologien wie 5G, dem Internet der Dinge (IoT), Cloud Computing und künstlicher Intelligenz steigt die Nachfrage nach Datenübertragungsraten und Bandbreite. Als Kernkomponente von Glasfaser-Kommunikationssystemen müssen Glasfaser-Steckverbinder über eine hohe Bandbreite, geringe Latenz und hohe Zuverlässigkeit verfügen. Beispielsweise nutzen die Glasfaser-Schnellsteckverbinder der SC-Serie mechanisches Fusionsspleißen, sodass keine Hitze oder Klebstoffe erforderlich sind, um schnelle und zuverlässige Glasfaserverbindungen zu erreichen. Sie eignen sich ideal für High-Speed-Zugangsszenarien wie FTTH (Fiber to the Home).
3. Anpassbar an verschiedene Anwendungsszenarien
Glasfasersteckverbinder werden häufig in verschiedenen Kommunikationsnetzwerkumgebungen verwendet, unter anderem:
Rechenzentren und Unternehmensnetzwerke: In Rechenzentren werden Glasfaseranschlüsse für die Hochgeschwindigkeits-Datenübertragung zwischen Servern, Switches, Routern und anderen Geräten verwendet und sind der Schlüssel zum Aufbau leistungsstarker Netzwerkarchitekturen.
Telekommunikationsnetze: In Carrier-Backbone- und Metropolitan-Area-Netzwerken verbinden Glasfaseranschlüsse optische Kabel, optische Endgeräte und optische Übertragungsgeräte und bilden die Grundlage für die Kommunikation über große Entfernungen mit hoher Kapazität.
Fiber-to-the-Home (FTTH): Beim Breitbandzugang zu Hause verbinden Glasfaseranschlüsse optische Kabel mit Endgeräten der Benutzer und spielen eine entscheidende Rolle bei der Erreichung von Gigabit- und sogar 10G-Zugang.
Überwachungs- und Sicherheitssysteme: In der Videoüberwachung, im Verkehrsmanagement, in der Energieüberwachung und in anderen Bereichen werden Glasfaseranschlüsse zum Aufbau hochauflösender Echtzeit-Videoübertragungsnetzwerke verwendet.
Industrielle Automatisierung und intelligente Fertigung: In der industriellen Steuerung, Robotik, intelligenten Fabriken und anderen Bereichen werden Glasfaseranschlüsse verwendet, um äußerst zuverlässige industrielle Ethernet-Netzwerke und Echtzeit-Steuerungssysteme aufzubauen.
4. Verbesserung der Zuverlässigkeit und Wartbarkeit von Kommunikationssystemen
Die design and manufacturing process of fiber optic connectors directly impacts the stability and maintainability of communication systems. High-quality fiber optic connectors offer low insertion loss, high return loss, and excellent mechanical durability, thereby reducing signal attenuation and reflection interference, improving communication quality. Furthermore, the standardized design and modular structure of fiber optic connectors facilitate installation, maintenance, and replacement, reducing the complexity and cost of network operations.
5. Förderung der kontinuierlichen Weiterentwicklung der Kommunikationstechnologie
Die continuous improvement of fiber optic connector performance, such as lower insertion loss, higher return loss, smaller size, and more flexible installation methods, has driven the advancement of fiber optic communication technology. For example, the introduction of the SC series fiber optic quick connector not only simplifies the fiber splicing process, but also improves installation efficiency and reduces deployment costs, providing strong support for the popularization and application of fiber optic communication technology.
6. Einhaltung internationaler Standards und Branchenspezifikationen
Um die Kompatibilität und Interoperabilität von Glasfasersteckverbindern sicherzustellen, wurde eine Reihe relevanter internationaler Standards festgelegt, wie z. B. TIA/EIA-604-3, IEC 61754 und GB/T 17650. Diese Standards definieren klar die Abmessungen, die Leistung und die Testmethoden von Glasfasersteckverbindern, stellen die Kompatibilität zwischen Produkten verschiedener Hersteller sicher und fördern die gesunde Entwicklung der Glasfaserkommunikationsbranche.
Vergleich von SC-Steckern mit anderen Steckertypen (wie LC, FC und ST)
SC-Stecker unterscheiden sich hinsichtlich Struktur, Leistung und Anwendungsszenarien deutlich von anderen Steckertypen (wie LC, FC und ST). Nachfolgend ein detaillierter Vergleich:
1. Struktur und Aussehen
SC-Stecker: Das Gehäuse ist rechteckig, steckbar und verfügt über ein Schnappdesign. Sie sind relativ groß, etwa 28 mm lang und 15 mm breit und typischerweise blau oder grau.
LC-Stecker: Der LC-Stecker ist kleiner als SC-Stecker, hat ein kompaktes Rechteck, etwa 15 mm lang und 8 mm breit und ist typischerweise gelb. Mithilfe eines Modular Jack (RJ)-Verriegelungsmechanismus lässt sich der LC-Stecker ähnlich wie der SC-Stecker einstecken, ist jedoch kompakter.
FC-Anschlüsse: Rundes Aussehen, mit Gewindeanschluss, ca. 12 mm Durchmesser und 30 mm Länge, typischerweise grün.
ST-Stecker: Sie haben ein rundes Erscheinungsbild, einen Schraubbefestigungsmechanismus und einen Verriegelungsmechanismus mit halber Drehung und eignen sich für Multimode-Glasfasersysteme.
2. Leistungsmerkmale
SC-Stecker: Bietet hervorragende Austauschbarkeit und Wiederholbarkeit mit einer Einfügungsdämpfung von 0,3 dB und einer Rückflussdämpfung von mehr als 40 dB, wodurch er für häufiges Ein- und Ausstecken geeignet ist.
LC-Stecker: Kompakt, mit Einfügedämpfung innerhalb von 0,25 dB und Rückflussdämpfung über 55 dB. Der Push-Pull-Plug-in-Betrieb spart Platz und eignet sich für Umgebungen mit hoher Verkabelungsdichte.
FC-Stecker: Bietet eine sichere Gewindeverbindung mit einer Einfügungsdämpfung von etwa 0,2 dB und einer Rückflussdämpfung von mehr als 50 dB, wodurch er für Umgebungen geeignet ist, die eine hohe Stabilität erfordern.
ST-Stecker: Einfach zu installieren, aber leicht zu entfernen, geeignet für Umgebungen mit langsamer Übertragung wie Campus-Netzwerke und Gebäudebereichsnetzwerke.
3. Anwendungsszenarien
SC-Anschluss: Wird häufig beim Netzwerkaufbau von Telekommunikationsbetreibern, Kabelfernsehnetzwerken und Unternehmenscampusnetzwerken wie FTTB- und FTTH-Zugangsnetzwerken verwendet und verbindet optische Modems, Splitter und andere Geräte.
LC-Stecker: Geeignet zum Anschluss von Servern und Switches in Rechenzentren und zum Anschluss von Ports an Glasfaserverteilern. Es eignet sich für Verkabelungsszenarien mit hoher Dichte, beispielsweise für die Glasfaserverkabelungsanforderungen expandierender Rechenzentren.
FC-Anschlüsse: Werden zum Verbinden von Fernkommunikations-Hauptleitungen und Kerngeräten in Computerräumen verwendet und sorgen für eine stabile optische Signalübertragung, z. B. in Glasfaserübertragungsnetzen über große Entfernungen zwischen Städten und Kernschaltgeräten in großen Rechenzentren.
ST-Stecker: Sie werden häufig in Glasfaser-Patchpanels verwendet. Ihr Nachteil besteht darin, dass sie anfällig für Brüche sind, die Verbindungspunkte beschädigen und die Qualität der Glasfaserkommunikation beeinträchtigen.
4. Vor- und Nachteile
SC-Stecker: Zu den Vorteilen gehören einfache Bedienung, niedriger Preis, einfaches Ein- und Ausstecken, minimale Einfügungsdämpfungsschwankungen, hohe Druckfestigkeit und hohe Installationsdichte; Zu den Nachteilen gehört die einfache Ablösung.
LC-Steckverbinder: Zu den Vorteilen gehören die geringe Größe, die Eignung für hochdichte Verkabelungen und das einfache Push-Pull-Ein- und Ausstecken. Zu den Nachteilen gehören ein komplexer Herstellungsprozess und möglicherweise höhere Kosten.
FC-Steckverbinder: Zu den Vorteilen gehören eine sichere Verbindung und gute Staubdichtigkeit, geeignet für Anwendungen, die festere Verbindungen erfordern; Zu den Nachteilen gehört ein relativ komplexer Installationsprozess.
ST-Steckverbinder: Zu den Vorteilen zählen die einfache Installation und die Eignung für Übertragungsumgebungen mit niedriger Geschwindigkeit. Zu den Nachteilen gehören die einfache Abtrennbarkeit und die Ungeeignetheit für eine Verkabelung mit hoher Dichte.
