Wie wählt man einen Glasfaser-Spleißverschluss aus?

Bei der Auswahl der richtigen Glasfaser-Spleißmuffe kommt es darauf an Vier Kernfaktoren: Installationsumgebung, Kabeleinführungskonfiguration, Faseranzahlkapazität und Dichtungsmethode . Wenn Sie dies richtig machen, erhalten Sie einen Verschluss, der die Spleiße 20 Jahre lang schützt. Wenn Sie etwas falsch machen, kann das Eindringen von Feuchtigkeit oder ein mechanischer Fehler zum Ausfall eines gesamten Netzwerksegments führen. In diesem Leitfaden werden die einzelnen Faktoren mit spezifischen Daten aufgeschlüsselt, damit Sie die richtige Entscheidung treffen können.

Was ist ein Glasfaser-Spleißverschluss und warum ist die Wahl wichtig?

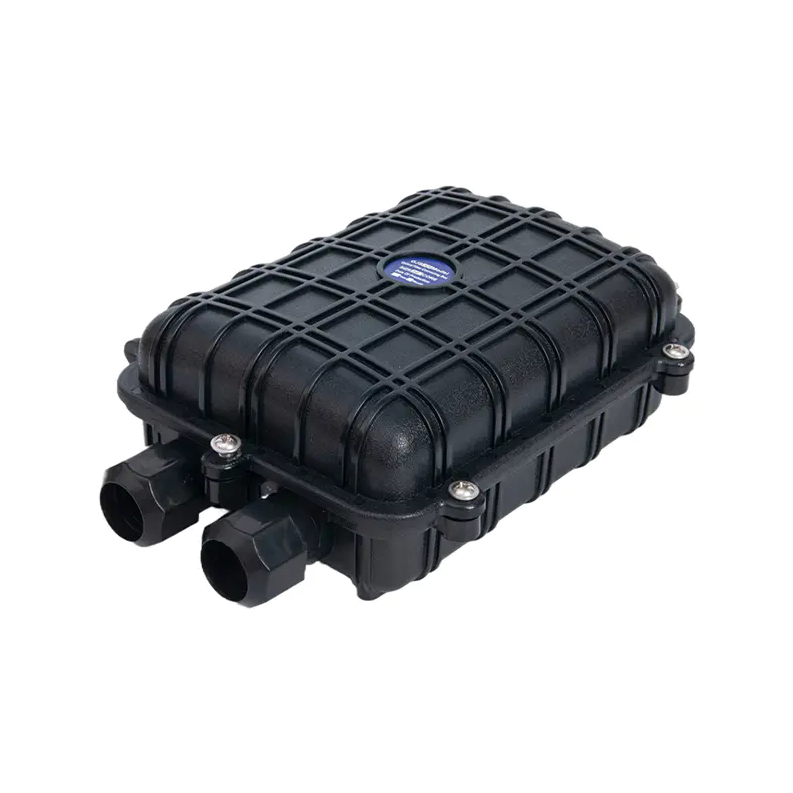

Eine Glasfaser-Spleißmuffe (FOSC) ist ein versiegeltes Gehäuse, das Glasfaserspleiße vor Umweltschäden – Feuchtigkeit, Staub, UV-Strahlung, Temperaturschwankungen und mechanischer Belastung – schützt. They are used at cable joints, branch points, and termination locations in both aerial and underground fiber networks.

Ein nicht übereinstimmender Verschluss ist eine der häufigsten Ursachen für den Ausfall von Glasfasernetzwerken vor Ort. Beispielsweise kann die Verwendung eines IP67-zertifizierten Kuppelverschlusses in einem wiederholt überfluteten unterirdischen Gewölbe – das mindestens IP68 bei 1 Meter tiefem Eintauchen für 24 Stunden erfordert – innerhalb von 6–18 Monaten zu einem vollständigen Ausfall der Verbindung führen. Die richtige Spezifikation verhindert kostspieliges erneutes Spleißen und Netzwerkausfallzeiten.

Schritt 1 – Identifizieren Sie die Installationsumgebung

Die Umgebung ist das wichtigste Auswahlkriterium. Es bestimmt die erforderliche Schutzart (IP), die Materialqualität und den Formfaktor des Verschlusses.

Luftinstallationen

Antennenverschlüsse werden an Masten montiert oder an Tragseilen befestigt. Sie müssen standhalten UV-Einwirkung, Windlast und Temperaturwechsel von -40 °C bis 70 °C . Achten Sie auf UV-stabilisierte Polycarbonat- oder ABS-Gehäuse und eine Mindestschutzart IP55. Horizontale (Stoß-)Verschlüsse sind aufgrund ihrer einfachen Montage und Wiedereinführung die Standardwahl für Antennen.

Unterirdisch / direkt vergraben

Direkt erdverlegte Abschlüsse müssen vorhanden sein Wasserdicht bis mindestens IP68 – Typischerweise für das Eintauchen in 1–3 Meter Tiefe für 24–72 Stunden ausgelegt, abhängig von den Bodenbedingungen. Weit verbreitet sind hier Domverschlüsse mit Gel- oder Schrumpfversiegelung. Vermeiden Sie Verschlüsse ausschließlich mit Schraubdeckeln; Der Wiedereintritt ohne Beschädigung der Dichtung ist für zukünftige Wartungsarbeiten von entscheidender Bedeutung.

Unterirdische Gewölbe und Schächte

Mann- und Handlöcher sind die raueste Umgebung. Diese Räume können wiederholt überschwemmt werden, Gase ansammeln und Verschlüsse der Aktivität von Nagetieren aussetzen. Geben Sie an IP68-zertifizierte Verschlüsse mit mechanischer Abdichtung (Kompressionsdichtungen oder Edelstahlbänder) anstelle gelbasierter Systeme, die sich bei wiederholten Überschwemmungszyklen verschlechtern können.

Steigleitungen für den Innenbereich/Gebäude

Innenabschlüsse in Steigleitungen oder Technikräumen erfordern einen geringeren Schutz vor eindringendem Wasser (IP20 oder IP44 ist häufig ausreichend), müssen jedoch möglicherweise Feuerschutzstandards wie UL 94 V-0 oder IEC 60332 erfüllen. Typisch sind hier kompakte Inline- oder Wannenabschlüsse.

Schritt 2 – Wählen Sie den richtigen Verschlusstyp

Glasfaser-Spleißmuffen gibt es in drei Hauptformfaktoren. Jedes eignet sich für unterschiedliche Bereitstellungsszenarien:

Kuppelverschlüsse Verwenden Sie eine Basis-Kuppel-Konstruktion, die mit einer Überwurfmutter oder einem Klemmring abgedichtet ist. Sie bieten eine hervorragende IP68-Wasserdichtigkeit und funktionieren gut in Umgebungen mit hoher Luftfeuchtigkeit. Der Nachteil: Um an die Innenräume zu gelangen, muss die Kuppel abgeschraubt werden, was in engen Gewölben umständlich sein kann.

Horizontale (Stoß-)Verschlüsse verfügen über ein zylindrisches Gehäuse, das sich in Längsrichtung teilt und so einen schnellen und einfachen Zugriff auf die Spleißkassette ermöglicht. Aus diesem Grund werden sie bevorzugt für Lufteinsätze eingesetzt, bei denen Techniker mit begrenztem Zeit- und Raumaufwand an Masten arbeiten.

Inline-Verschlüsse ermöglichen den geraden Durchgang von Kabeln durch beide Enden und eignen sich daher ideal für Kabelverbindungen in der Mitte der Spannweite in Kanalsystemen oder Gebäudesteigleitungen. Sie bieten in der Regel die kompakteste Stellfläche.

Schritt 3 – Bestimmen Sie die Faseranzahl und die Kapazität der Spleißkassette

Passen Sie den Verschluss immer an mindestens 25–50 % mehr Fasern als derzeit benötigt . Netzerweiterungen kommen häufig vor, und das Wiederöffnen einer vergrabenen Schließung zum Austausch gegen eine größere Einheit ist teuer und störend.

Wichtige zu überprüfende Kapazitätsmetriken:

• Anzahl Spleißkassetten: Jedes Standardfach fasst 12–24 Spleiße (Fusion oder mechanisch). Für einen 48-Faser-Spleißpunkt sind mindestens 2–4 Kabelkanäle erforderlich.
• Kabelanschlüsse: Zählen Sie die Anzahl der ein- und ausgehenden Kabel. Ein Verzweigungspunkt mit 1 Einspeise- und 4 Verteilerkabeln benötigt mindestens 5 Ports. Die meisten Kuppelverschlüsse bieten 3–6 Anschlüsse; Horizontalverschlüsse können 8 oder mehr haben.
• Stapelhöhe der Tabletts: Insbesondere bei Kuppelverschlüssen begrenzt die interne Stapelhöhe der Tabletts die Anzahl der hineinpassenden Tabletts – typischerweise 6–12 Tabletts in einer Standard-Kuppeleinheit.

Für FTTH-Verteilungspunkte (Fiber to the Home) sind Muffen üblich, die 48–96 Fasern mit 4–6 Ports verarbeiten. Bei Backbone- oder Feeder-Kabeln ist eine Kapazität von 144–576 Fasern mit 8–12 Ports üblicher.

Schritt 4 – Bewerten Sie die Versiegelungsmethode

Das Dichtungssystem bestimmt sowohl den Schutzgrad als auch die spätere Wiedereindringbarkeit des Verschlusses. Die drei Hauptmethoden sind:

Gelversiegelung

Die Gel- (oder Fett-)Dichtung füllt die Kabeleinführungsöffnungen mit einer halbfesten Masse, die sich an unregelmäßige Kabelformen anpasst. Es bietet zuverlässige IP68-Leistung und ist einfach zu installieren. Allerdings kann das Gel mit der Zeit austrocknen oder Ablagerungen anziehen, und für den erneuten Eintritt ist eine Reinigung erforderlich, was die Wartungszeit verlängert. Bestens geeignet für dauerhafte Einsätze oder Einsätze mit geringem Wiedereintritt .

Mechanische / Kompressionsdichtung

Kompressionsdichtungen und Gummitüllen dichten die Kabelanschlüsse ab, wenn sie mit Schrauben oder Klemmringen festgezogen werden. Diese erlauben Wiedereinstieg ohne Werkzeug oder mit geringem Kraftaufwand und hinterlassen keine Rückstände. Sie eignen sich ideal für Tresore und Schächte, bei denen der Verschluss mehrmals im Jahr betreten werden kann. Bei ordnungsgemäßer Installation bis IP68 eingestuft.

Schrumpfversiegelung

Schrumpfschläuche mit Klebebeschichtung werden mit einer Heißluftpistole über die Kabeleinführungen geklebt. Nach dem Auftragen entsteht eine dauerhafte, äußerst zuverlässige Abdichtung. Der Kompromiss besteht darin Beim Wiedereintritt muss der Schrumpfschlauch durchtrennt werden Daher eignet es sich nur für Verbindungspunkte, die selten – wenn überhaupt – erneut überprüft werden. Wird häufig für U-Boot- oder kritische Infrastrukturanwendungen verwendet, bei denen langfristige Hermetik oberste Priorität hat.

Schritt 5 – Überprüfen Sie die Kabelkompatibilität und den Eingangsdurchmesser

Nicht alle Verschlüsse akzeptieren alle Kabeltypen. Überprüfen Sie vor dem Kauf Folgendes:

• Kabelaußendurchmesserbereich: Die meisten Verschlüsse nehmen Kabel von 5 mm bis 25 mm auf, einige Kuppelverschlüsse unterstützen jedoch nur Kabel bis 16 mm. Gepanzerte Kabel haben häufig größere Durchmesser und erfordern spezielle Anschlusssätze.
• Kabeltyp: Für Flachkabel, runde Bündeladerkabel und Flachbandkabel gelten jeweils unterschiedliche Zugangsvoraussetzungen. Stellen Sie sicher, dass der Verschluss Ihre spezifische Kabelgeometrie unterstützt.
• Verankerung von Festigkeitsträgern: Bewehrte oder selbsttragende Kabel benötigen Verstärkungsanker innerhalb der Muffe, um zu verhindern, dass Spannungen die Spleißkassetten erreichen. Stellen Sie sicher, dass der Verschluss über kompatible Verankerungsteile verfügt.

Schritt 6 – Überprüfen Sie die Einhaltung der Standards

Seriöse Verschlüsse werden anhand international anerkannter Standards getestet. Achten Sie bei der Bewertung eines Produkts auf die Einhaltung von:

Ein Abschluss, der die IP68-Konformität auflistet, ohne einen Verweis auf die Testmethodik der IEC 60529, sollte mit Vorsicht behandelt werden. Fordern Sie immer Testberichte von Drittanbietern an von Lieferanten für kritische Einsätze.

Häufige Fehler, die Sie bei der Auswahl eines Glasfaser-Spleißverschlusses vermeiden sollten

• Faserwachstum unterschätzen: Ein Verschluss, der genau auf die heutige Faserzahl ausgelegt ist, muss bei Kapazitätserweiterung kostspielig ausgetauscht werden. Planen Sie immer mindestens 50 % Kopffreiheit ein.
• Wiedereintrittshäufigkeit ignorieren: Wenn ein Spleißpunkt vierteljährlich zur Wartung oder für neue Anschlüsse zugänglich gemacht wird, ist ein durch Wärmeschrumpfung versiegelter Verschluss unpraktisch. Passen Sie die Dichtungsmethode an Ihr Betriebsmodell an.
• Auswahl von IP67 für überflutete Tresore: IP67 deckt 30-minütiges Untertauchen in 1 Meter Tiefe ab. In vielen unterirdischen Gewölben kommt es weit darüber hinaus zu anhaltenden Überschwemmungen. IP68 mit spezifischen Tiefen- und Dauerbewertungen ist unter diesen Bedingungen nicht verhandelbar.
• Mit Blick auf die Biegeradiusverwaltung: Glasfaserkabel haben einen minimalen Biegeradius (typischerweise 20× des Kabeldurchmessers für die Installation, 10× für Langzeit). Verschlüsse mit unzureichenden internen Führungen führen zu Mikrobiegungsverlusten und schließlich zum Faserausfall.
• Abdichtsätze für Sprungfelder: Viele Verschlüsse erfordern vor Ort installierbare Anschlussdichtungssätze für ungenutzte Anschlüsse. Das Belassen offener Ports – selbst wenn diese abgedeckt sind – kann in rauen Umgebungen mit der Zeit die IP-Schutzart beeinträchtigen.

Checkliste für die Schnellauswahl

Verwenden Sie diese Checkliste, bevor Sie eine abschließen Glasfaser-Spleißverschluss Kauf:

1. Bestätigen Sie die Installationsumgebung: Antenne, unterirdischer Kanal, direkt vergraben, Tresor oder Innenbereich
2. Bestimmen Sie die erforderliche IP-Schutzart: IP55 (Luft) / IP67 (gelegentliches Untertauchen) / IP68 (dauerndes Untertauchen)
3. Zählen Sie heute die gesamten Fasern und addieren Sie 50 % für das Wachstum – wählen Sie einen Verschluss, der diese Zahl erreicht oder übertrifft
4. Zählen Sie die benötigten Kabeleinführungen (Anschlüsse), einschließlich der Ersatzteile für zukünftige Kabel
5. Messen Sie den Außendurchmesser des Kabels und bestätigen Sie die Kompatibilität mit dem Port-Kit-Sortiment des Verschlusses
6. Wählen Sie den Dichtungstyp: Gel (permanent), mechanisch/Kompression (häufiges Wiedereintritt) oder Wärmeschrumpfung (sehr dauerhaft).
7. Überprüfen Sie die Einhaltung von IEC 60529 und relevanten regionalen Standards (GR-771, EN 50411).
8. Confirm internal bend radius guides accommodate your cable specifications
9. Überprüfen Sie, ob bei armierten oder selbsttragenden Kabeln Festigkeitsträgeranker enthalten sind
10. Fordern Sie Testberichte von Drittanbietern zur IP-Einstufung und Umweltleistung an.
