Was ist der Unterschied zwischen OM3- und OM4-Patchkabeln?

Der Hauptunterschied zwischen OM3- und OM4-Patchkabeln liegt in der Bandbreite und der Übertragungsentfernung: OM4 bietet eine effektive modale Bandbreite (EMB) von 4700 MHz·km – mehr als das Doppelte der 2000 MHz·km von OM3 – und unterstützt 100G-Ethernet über 150 Meter, verglichen mit nur 100 Metern bei OM3. Bei beiden handelt es sich um Multimode-Fasertypen mit der gleichen 50/125-μm-Kern-/Mantelstruktur, OM4 verwendet jedoch einen raffinierteren Faserherstellungsprozess, was es zur bevoderzugten Wahl für Rechenzentren mit hoher Dichte und bandbreitenintensive Netzwerkumgebungen macht.

OM3 vs. OM4 Patchkabel : Wichtige technische Spezifikationen

Das Verständnis der technischen Unterschiede zwischen OM3 und OM4 ist die Grundlage für die richtige Verkabelungsentscheidung. Die folgende Tabelle fasst die wichtigsten Parameter nebeneinander zusammen.

Warum bietet OM4 eine größere Bandbreite und eine größere Reichweite?

Der Leistungsvorteil von OM4 ergibt sich aus einem präziseren Brechungsindex-Gradientenprofil im Faserkern. Diese engere Fertigungstoleranz reduziert die Differenzmodusverzögerung (DMD), was bedeutet, dass sich Lichtimpulse bei ihrer Ausbreitung weniger ausbreiten, was sich direkt in einer höheren modalen Bandbreite und einer geringeren Signalverzerrung über größere Entfernungen niederschlägt.

In der Praxis:

• OM3 bietet ein EMB von 2000 MHz·km , ausreichend für 10G- und 40G-Anwendungen bei moderaten Entfernungen;
• OM4 erreicht 4700 MHz·km – 2,35-mal höher – ermöglicht eine zuverlässige 100G-Übertragung mit paralleler Optik wie QSFP- und QSFP28-Transceivern;
• Bei 40G- und 100G-Geschwindigkeiten liefert OM4 zusätzliche 50 Meter Reichweite über OM3, was bei Grundrissen großer Rechenzentren von Bedeutung ist.

Dieser Unterschied macht sich besonders deutlich in Kombination mit VCSEL-Lichtquellen (Vertical-Cavity Surface-Emitting Laser) bemerkbar, die sehr empfindlich auf die modale Bandbreite der von ihnen betriebenen Faser reagieren.

So identifizieren Sie sich OM3 vs. OM4 Patchkabels Optisch

Durch die korrekte Identifizierung von OM3- und OM4-Patchkabeln vor Ort werden kostspielige Fehlanpassungen vermieden. Die beiden Typen lassen sich anhand der Mantelfarbe und der Beschriftung unterscheiden.

Jackenfarbe

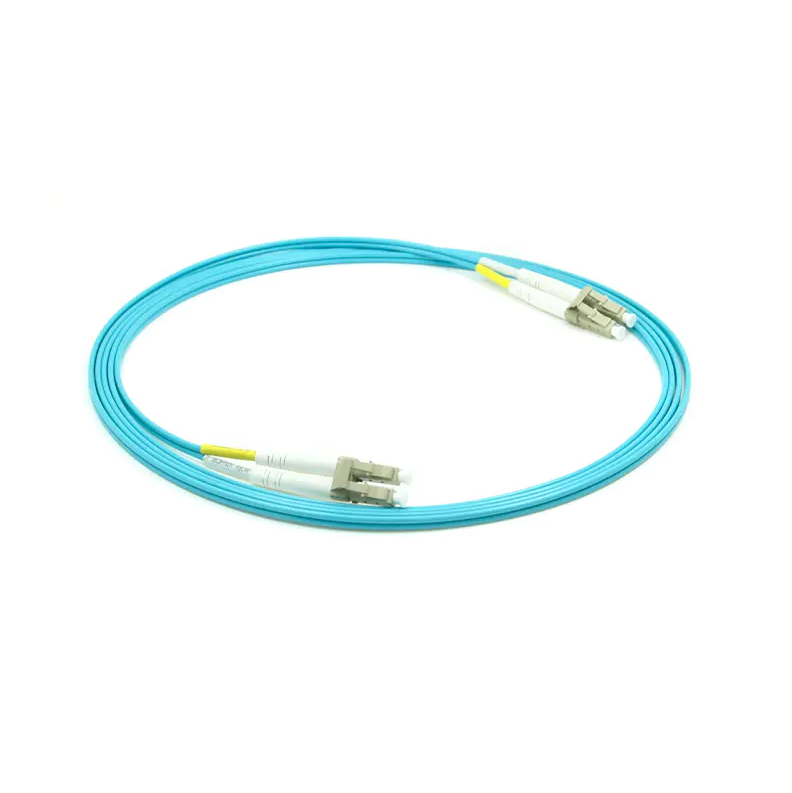

• OM3: Aqua (hellblau-grün) — die Standardfarbe gemäß TIA-568;
• OM4: Erika Violet (hellviolett) — empfohlen durch IEC 60793-2-10; Einige OM4-Kabel verwenden jedoch auch Aqua-Ummantelungen, sodass die Farbe allein nicht immer ausschlaggebend ist.

Beschriftung und Druckmarkierungen

Bei seriösen Patchkabeln ist „OM3“ oder „OM4“ direkt auf der Ummantelung oder der Steckertülle aufgedruckt, häufig begleitet von „50/125“ oder einer Bandbreitenbezeichnung wie „OM4 4700“. Überprüfen Sie immer die aufgedruckte Markierung Anstatt sich ausschließlich auf die Jackenfarbe zu verlassen, insbesondere bei der Beschaffung aus mehreren Quellen.

Können OM3- und OM4-Patchkabel gemischt werden?

Physikalisch gesehen ja – beide Typen verwenden also die gleichen 50/125-μm-Abmessungen Ihre Steckverbinder sind vollständig kompatibel und können zusammengesteckt werden . Wenn sie jedoch in einem einzigen Link gemischt werden, verschlechtert sich die Leistung des Glasfasersegments mit der niedrigeren Bewertung (Prinzip des schwächsten Links).

Zum Beispiel in einer 40G-Verbindung:

• Ein reiner OM4-Link unterstützt bis zu 150 Meter ;
• Durch das Mischen von OM3- und OM4-Segmenten verringert sich der effektive maximale Abstand auf OM3s 100-Meter-Limit ;
• Häufiges Mischen kann auch zu zusätzlichen Einfügungsverlusten aufgrund von Modenfehlanpassungen am Spleißpunkt führen und so die Bitfehlerraten erhöhen.

Als Best Practice gilt: Verwenden Sie für jedes einzelne Glied eine einheitliche Faserqualität . Dies ist besonders wichtig bei 100G und höher, wo ein Verlust der Link-Budget-Marge viel schwerer zu tolerieren ist.

Maximale Übertragungsentfernung nach Netzwerkgeschwindigkeit

Wann Sie OM3 und wann OM4 wählen sollten

Die richtige Wahl hängt von Ihren aktuellen Geschwindigkeitsanforderungen, Kabelführungslängen und Ihrem Upgrade-Plan ab.

Wählen Sie OM3, wenn:

• Ihr Netzwerk arbeitet unter 10G mit Läufen unter 300 Metern ;
• Sie verwalten ein kleines bis mittleres Unternehmensnetzwerk oder Campus-LAN mit kurzen Rack-Abständen;
• Es besteht keine absehbare Notwendigkeit, in naher Zukunft über 40G hinaus zu migrieren;
• Sie ersetzen Patchkabel in einer vorhandenen OM3-Infrastruktur, um die Konsistenz aufrechtzuerhalten.

Wählen Sie OM4, wenn:

• Sie stellen bereit 40G-, 100G- oder schnellere Verbindungen bei Läufen von annähernd oder mehr als 100 Metern;
• Sie bauen oder erweitern ein großes Rechenzentrum mit hochdichter Spine-Leaf-Architektur;
• Ihre Infrastruktur-Roadmap sieht eine Migration auf 400G innerhalb der nächsten 5–10 Jahre vor;
• Sie nutzen Paralleloptiken (MPO/MTP-Schnittstellen) für die strukturierte Backbone-Verkabelung.

Es ist erwähnenswert, dass 400G und mehr , setzt die Branche zunehmend auf OM5-Breitband-Multimode-Fasern, die Short Wavelength Division Multiplexing (SWDM) unterstützen, um die Verbindungskapazität drastisch zu erhöhen. Allerdings bleibt OM4 der praktische Sweet Spot für aktuelle 100G-Implementierungen.

Steckverbindertypen und ihre Auswirkungen auf die OM3/OM4-Leistung

Unabhängig davon, ob Sie sich für OM3 oder OM4 entscheiden, sind der Steckertyp und die Qualität der Endfläche gleichermaßen wichtig für die Gesamtleistung der Verbindung. Zu den gängigen Multimode-Glasfaser-Patchkabel-Anschlüssen gehören:

• LC-Duplex : Der am weitesten verbreitete Typ für SFP/SFP/QSFP-Transceiver in 1G- bis 100G-Anwendungen; kompakter Fürmfaktor;
• SC-Duplex : Häufig in herkömmlichen Unternehmensnetzwerken und Speicherbereichsnetzwerken;
• MPO/MTP : Wird für die parallele 40G/100G/400G-Übertragung verwendet und 8, 12 oder 24 Fasern in einem einzigen Anschluss gebündelt – unerlässlich für die Backbone-Verkabelung von Rechenzentren mit hoher Dichte;
• ST : Ein Bajonett-Stecker, der immer noch in älteren Netzwerkgeräten zu finden ist.

Für den Polierstil werden normalerweise Multimode-Patchkabel verwendet PC (Physischer Kontakt) or UPC (Ultra Physical Contact) Endflächenausführungen, mit typischer Einfügungsdämpfung ≤ 0,3 dB. Vermeiden Sie es, Multimode-UPC-Stecker mit APC-Steckern (Angled Physical Contact) zu verbinden – der Winkelunterschied von 8° führt zu erheblicher Rückreflexion und Signalverlust, selbst wenn sie physisch gesteckt werden können.

Abwärtskompatibilität und langfristiger Investitionswert

OM4 ist vollständig abwärtskompatibel mit OM3-Geräten. Ein OM4-Patchkabel kann ohne physische Konflikte direkt an jeden Port oder Transceiver angeschlossen werden, der ursprünglich für OM3 entwickelt wurde. Dies bedeutet, dass für ein Upgrade auf OM4 kein Austausch vorhandener Hardware erforderlich ist.

Unter dem Gesichtspunkt der Gesamtbetriebskosten bietet der Einsatz von OM4 in Neuinstallationen eine längere Lebensdauer:

• Wenn ein 10G-Netzwerk später auf 100G aufgerüstet wird, Die OM4-Verkabelung kann an Ort und Stelle bleiben ohne erneutes Ziehen der Faser;
• OM3-Strecken, die sich der 100-Meter-Grenze bei 100G nähern, lassen wenig Spielraum für zukünftige Erweiterungen und erfordern möglicherweise ein kostspieliges Neuverkabelungsprojekt.
• Für Rechenzentren, die über einen Zeitraum von 5 bis 10 Jahren ein kontinuierliches Kapazitätswachstum planen, ist OM4 die wirtschaftlich sinnvollere langfristige Wahl.

Zusammenfassung: OM3 oder OM4 – was sollten Sie wählen?

Die Entscheidung hängt von drei einfachen Kriterien ab:

• Wenn Ihre aktuelle Geschwindigkeit ist 10G- und Kabelstrecken liegen unter 300 Metern , OM3 erfüllt Ihre Anforderungen vollständig;
• Wenn Sie laufen 40G oder 100G oder Entfernungen über 100 Meter , OM4 ist die richtige Wahl;
• For neue Rechenzentren oder jedes Netzwerk mit einem klaren Upgrade-Pfad Durch die Bereitstellung von OM4 von Anfang an werden künftige Neuverkabelungskosten vermieden.

Der grundlegende Unterschied zwischen OM3 und OM4 liegt nicht in ihrer physikalischen Struktur – beide sind Multimode-Fasern mit 50/125 μm Gradientenindex –, sondern in der Fertigungsgenauigkeit und der erreichbaren Bandbreite. OM4 ist eine Leistungssteigerung gegenüber OM3 und kein Ersatz einer anderen Technologie. Bei der richtigen Anwendung handelt es sich bei beiden um zuverlässige, standardkonforme Multimode-Glasfaserlösungen.
