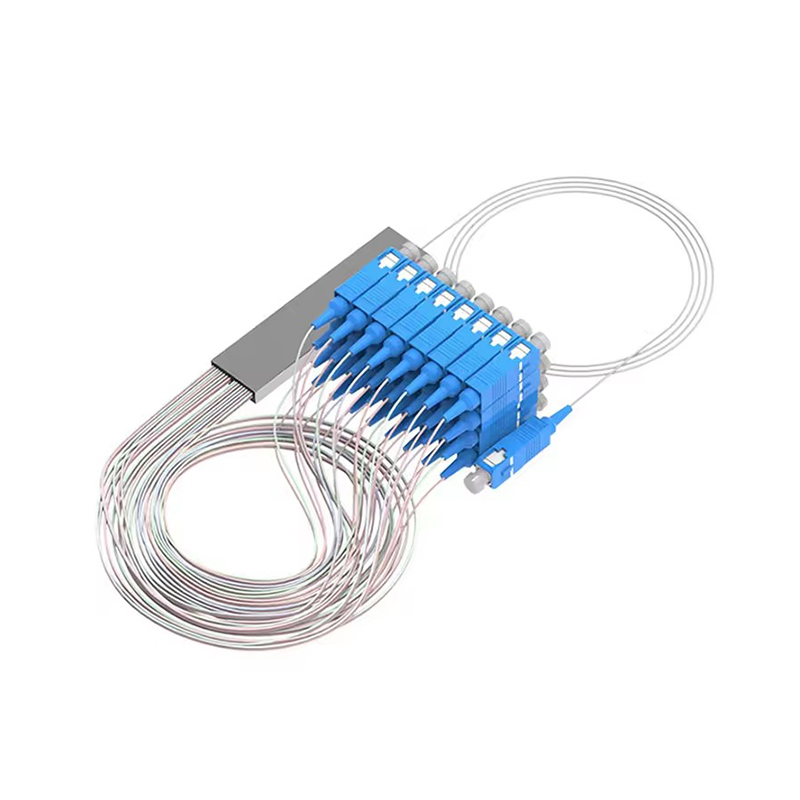

Bare Fiber (Mini-Modul) Glasfaser-SPS-Splitter

Bare Fiber (Mini-Modul) PLC-Fasersplitter ist ein passiver optischer Splitter mit planarer optischer Wellenleitertechnologie (PLC). Seine Gehäuseform ist ein miniaturisiertes Modul mit blankem Glasfaser-Pigtail. Die Kernfunktion besteht darin, ein optisches Eingangssignal gemäß einem bestimmten Teilungsverhältnis (z. B. 1x2, 1x4, 1x8, 1x16, 1x32, 1x64 usw.) in einem Singlemode-Glasfasersystem in mehrere Ausgänge aufzuteilen, um eine optische Leistungsverteilung zu erreichen. Es ist eine Schlüsselkomponente von Fiber to the Home (FTTH), passiven optischen Netzwerken (PON) und verschiedenen Glasfaserverteilungssystemen.

Bei Ningbo Goshining Communication Technology Co., Ltd. sind wir auf die Bereitstellung von End-to-End-Glasfaserlösungen spezialisiert. Unser Bare-Fiber-PLC-Splitter ist ein Beispiel für dieses Engagement und kombiniert modernste PLC-Technologie mit kompaktem Design, um FTTH-, PON- und optische Verteilungsnetze weltweit zu ermöglichen.

1. Technisches Prinzip: basierend auf SPS-Chip
PLC-Chip-Grundlage: Der Kern ist eine planare optische Wellenleiterschaltung, die durch Halbleiterprozesse (wie Fotolithographie und Ätzen) auf einem Quarzglassubstrat hergestellt wird. Die optische Wellenleiterstruktur ist präzise darauf ausgelegt, eine Kopplung und Aufteilung optischer Signale zu erreichen.
Verzweigungsmechanismus: Das optische Eingangssignal gelangt in die Y-Verzweigung oder die mehrstufige Kaskadenverzweigungsstruktur des PLC-Chips, und die optische Energie wird basierend auf den physikalischen Eigenschaften des optischen Wellenleiters (z. B. Modenkopplung) gleichmäßig auf jeden Ausgangskanal verteilt (der Typ mit gleichmäßiger Aufteilung ist am häufigsten).
Wellenlängenunabhängigkeit: Der PLC-Splitter hat eine flache spektrale Reaktion innerhalb des Betriebswellenlängenbereichs (normalerweise 1260 nm bis 1650 nm, deckt die O/E/S/C/L-Bänder ab), und das Teilungsverhältnis ändert sich grundsätzlich nicht mit der Wellenlänge, was für eine Vielzahl optischer Kommunikationssysteme geeignet ist.

2. Technisches Prinzip: basierend auf PLC-Chip
PLC-Chip-Grundlage: Der Kern ist eine planare optische Wellenleiterschaltung, die durch Halbleiterprozesse (wie Fotolithographie und Ätzen) auf einem Quarzglassubstrat hergestellt wird. Die optische Wellenleiterstruktur ist präzise darauf ausgelegt, die Kopplung und Verzweigung optischer Signale zu erreichen.
Verzweigungsmechanismus: Das optische Eingangssignal gelangt in die Y-Verzweigung oder die mehrstufige Kaskadenverzweigungsstruktur des PLC-Chips, und die optische Energie wird basierend auf den physikalischen Eigenschaften des optischen Wellenleiters (z. B. Modenkopplung) gleichmäßig auf jeden Ausgangskanal verteilt (der Typ mit gleichmäßiger Aufteilung ist am häufigsten).
Wellenlängenunabhängigkeit: Der PLC-Splitter hat eine flache spektrale Reaktion innerhalb des Betriebswellenlängenbereichs (normalerweise 1260 nm bis 1650 nm, deckt die O/E/S/C/L-Bänder ab), und das Teilungsverhältnis ändert sich grundsätzlich nicht mit der Wellenlänge, was für eine Vielzahl optischer Kommunikationssysteme geeignet ist.

3. Struktur und Verpackungseigenschaften (Bare Fiber Mini Module)
Kompakte Miniaturisierung: Das miniaturisierte Verpackungsdesign (typische Abmessungen wie L100 x B80 x H10 mm oder kleiner) spart erheblich Platz und eignet sich besonders für Umgebungen mit hoher Verkabelungsdichte (wie Glasfaserverteiler ODF, Anschlusskästen für optische Kabel).
Bare-Fiber-Pigtail: Das Eingangs-/Ausgangsende ist eine Standard-Singlemode-Glasfaser mit Pufferschicht (normalerweise G.652.D), und das Ende wird in Form einer Bare-Fiber herausgeführt. Dieses Design bietet flexible Verbindungsmethoden:
Es kann durch Fusionsspleißen (Fusion Splice) direkt mit der optischen Feldfaser verbunden werden, um eine verlustarme, hochzuverlässige dauerhafte Verbindung zu erreichen.
Es kann vorübergehend über einen mechanischen Spleiß oder einen Adapter mit dem Patchkabel mit Stecker verbunden werden.
Typische Komponenten:
SPS-Splitter-Chip (Kernkomponente)
V-Nut-Array (richtet optische Eingangs-/Ausgangsfasern präzise aus und fixiert sie)
Verpackungsbox aus Metall oder Polymer (bietet physischen Schutz)
Ein-/Ausgangs-Bare-Fiber-Pigtail (mit farbcodierter Kennzeichnung)
Montagewinkel oder Befestigungsloch (zur einfachen Installation und Befestigung im Gerät)

4. Wichtige Leistungsparameter
Split-Verhältnis: Definiert die Anzahl der Ausgangskanäle des Splitters (z. B. 1x8) und das Leistungsverteilungsverhältnis unter idealen Bedingungen (8: 12,5 %/Kanal für gleichmäßige Verteilung). Es liegt tatsächlich ein Einfügungsverlust vor.
Einfügedämpfung (IL): Der optische Leistungsverlust eines bestimmten Portpaares (Eingangsport zu angegebenem Ausgangsport) in Dezibel (dB). Der typische Wert steigt mit der Anzahl der Teilungen (beispielsweise beträgt der theoretische Verlust jedes Kanals eines 1x8-Equalizers etwa 10,5 dB, und der tatsächliche Wert ist etwas höher).
Gleichmäßigkeit: Der maximale Unterschied in der Einfügungsdämpfung aller Ausgangsports (dB). Misst die Verlustkonsistenz an jedem Ausgangsport. Je kleiner der Wert, desto besser.
Polarisationsabhängiger Verlust (PDL): Die maximale Änderung des Einfügungsverlusts, die durch Änderungen im Polarisationszustand des optischen Eingangssignals verursacht wird (dB). Je kleiner der Wert, desto stabiler ist die Leistung (normalerweise <0,3 dB).
Richtwirkung/Rückflussdämpfung (RL): Misst die Fähigkeit des Splitters, das reflektierte Licht am Eingangsende zu isolieren (der negative Logarithmus des Verhältnisses der reflektierten Lichtleistung am Eingangsende zur Eingangslichtleistung, dB). Je größer der Wert, desto besser (normalerweise >50 dB).
Betriebswellenlänge: Normalerweise als 1260 nm bis 1650 nm angegeben.
Betriebstemperatur: Übliche kommerzielle Qualität (0 °C bis 70 °C), Industriequalität (-40 °C bis 85 °C) und andere Spezifikationen sind verfügbar.
Lagertemperatur: Normalerweise größer als der Betriebstemperaturbereich.

5. Hauptanwendungsszenarien
Fiber-to-the-Home (FTTH)-Netzwerk: In passiven optischen Netzwerken (PON) wie GPON, EPON,
Glasfaser-Lokalnetzwerk (LAN/CATV): Wird in verteilten Glasfasersystemen innerhalb von Gebäuden und Campusgeländen verwendet, um eine Mehrpunktübertragung von Signalen zu erreichen.
Test- und Sensorsysteme: Verteilen Sie Lichtquellen oder Signale in Laboren oder verteilten faseroptischen Sensorsystemen (DAS/DTS).
Mobiler Fronthaul/Backhaul: Realisieren Sie die Signalaggregation und -verteilung in der Glasfaserverbindung von 4G/5G-Basisstationen.

6. Vorteile und Merkmale
Hohe Zuverlässigkeit/lange Lebensdauer: Passive Geräte, keine elektronischen Komponenten, kein Strombedarf und lange mittlere Zeit zwischen Ausfällen (MTBF).
Gute Umweltstabilität: Relativ unempfindlich gegenüber Temperatur- und Feuchtigkeitsschwankungen (insbesondere im Vergleich zu FBT-Splittern).
Kompakt und leicht: Das Mini-Modul-Design spart erheblich Platz und vereinfacht die Verkabelungsverwaltung.
Großer Wellenlängenbereich: Ein einziges Gerät unterstützt Systemanwendungen mit mehreren Wellenlängen.
Flexibilität bei bloßen Fasern: Unterstützt Fusionsspleißen (geringer Verlust, hohe Zuverlässigkeit) oder mehrere Spleißmethoden, um unterschiedlichen technischen Anforderungen gerecht zu werden.
Hohe Kanalkonsistenz: Die SPS-Technologie sorgt für eine gute Gleichmäßigkeit zwischen den Ausgangsports.

7. Überlegungen zur Auswahl und Installation
Klare Anforderungen: Bestimmen Sie das erforderliche Teilungsverhältnis (1xN), die Mittenwellenlänge (in der Regel muss Breitband nicht angegeben werden) und das Betriebstemperaturniveau (kommerzielle/industrielle Qualität).
Übereinstimmung des Fasertyps: Stellen Sie sicher, dass der Fasertyp des Splitter-Pigtails (normalerweise G.652.D) mit dem Fasertyp des Systems übereinstimmt.
Bestätigung der Leistungsparameter: Achten Sie darauf, ob Schlüsselparameter wie maximale Einfügungsdämpfung, Gleichmäßigkeit, PDL und RL den Anforderungen des Systemverbindungsbudgets entsprechen.
Installationsumgebung: Wählen Sie Produkte aus, die dem erwarteten Betriebstemperaturbereich entsprechen. Achten Sie auf den Schutz vor Feuchtigkeit und Staub und vermeiden Sie physische Extrusion.
Glasfaserbetrieb:
Fusion: Die Fusion muss von Fachleuten nach dem Standard-Faserfusionsprozess durchgeführt werden, um sicherzustellen, dass der Verlust am Fusionspunkt den Anforderungen entspricht. Die Faserendfläche muss vor dem Verschmelzen gereinigt werden.
Verwaltung der Faseraufwicklung: Die Faser muss nach dem Verschmelzen oder Spleißen ordnungsgemäß aufgewickelt und im Verteilerrahmen/-kasten fixiert werden, um sicherzustellen, dass der Biegeradius der Faser größer als der minimal zulässige Biegeradius ist (normalerweise > 30 mm oder wie von der Faserspezifikation gefordert), um Makrobiegeverluste zu vermeiden.
Schutz: Der Schweißpunkt oder die mechanische Spleißstelle muss mit einer Schrumpfschutzhülle oder einer speziellen Schutzbox geschützt werden.
Verwendung des Steckverbinders (falls zutreffend): Stellen Sie bei Anschluss über einen Adapter sicher, dass die Endfläche des Steckverbinders sauber ist, um Verunreinigungen und hohe Verluste zu vermeiden.

Warum sollten Sie sich für die SPS-Splitter von Goshining entscheiden?
End-to-End-Anpassung: Passen Sie Teilungsverhältnisse, Fasertyp/-länge und Verpackung an Ihre Marke an (OEM/ODM-Unterstützung).
Glasfaser-Ökosystem aus einer Hand: Kombinieren Sie Splitter mit unseren Glasfaseranschlüssen, Patchkabeln, Verteilerschränken und Spleißverschlüssen für eine nahtlose Integration.
Qualitätssicherung: ISO-zertifizierte Fertigung mit vollständiger Rückverfolgbarkeit und 100 % optischer Prüfung.

Wenn Sie sich für Ningbo Goshining entscheiden, erhalten Sie nicht nur zuverlässige Glasfaserprodukte, sondern auch professionellen Support und Dienstleistungen, die sich auf die Erfüllung Ihrer Bedürfnisse konzentrieren. Lassen Sie uns zusammenarbeiten, um eine solide und effiziente Verbindungsgrundlage für den Aufbau Ihres Glasfasernetzes zu schaffen.
