Glasfaser-SPS-Splitter

Als eines der Kernprodukte von Ningbo Goshining Communication Technology Co., Ltd. ist das Glasfaser-SPS-Splitter (Planar Lightwave Circuit Splitter) ist ein passives optisches Gerät, das auf der Grundlage der planaren optischen Wellenleitertechnologie entwickelt wurde. Es wird verwendet, um ein einzelnes optisches Eingangssignal gleichmäßig auf mehrere Ausgangsports zu verteilen. Es ist eine Schlüsselkomponente in Fiber-to-the-Home (FTTH), passiven optischen Netzwerken (PON) und optischen Signalverteilungsnetzwerken mit mehreren Knoten. Ningbo Goshining stützt sich auf die integrierten Fähigkeiten des Unternehmens bei der Entwicklung, Produktion und dem Verkauf einer vollständigen Palette von Glasfaserprodukten und ist bestrebt, seinen Kunden hochwertige, hochzuverlässige PLC-Splitter und optische Kommunikationslösungen aus einer Hand zu bieten, um den vielfältigen Anforderungen vom Heimzugang bis hin zu Backbone-Netzwerken gerecht zu werden.

Funktionsprinzip
Der PLC-Splitter nutzt Halbleiterprozesse (wie Fotolithographie und Ätzen), um mikrooptische Wellenleiterstrukturen auf Quarzsubstraten herzustellen. Nachdem das optische Eingangssignal in den Zweigwellenleiter vom Y-Typ gelangt ist, wird die kaskadierte Aufteilungsstruktur verwendet, um eine optische 1xN- oder 2xN-Leistungsverteilung zu erreichen. Das Aufteilungsprinzip basiert auf der Modenkopplung und Energieverteilung des elektromagnetischen Feldes im Wellenleiter. Das PLC-Splitter-Design von Ningbo Goshining optimiert die Parameter der Wellenleiterstruktur, um die Gleichmäßigkeit und die verlustarmen Eigenschaften der optischen Signalumleitung sicherzustellen und eine stabile optische Signalverteilung für FTTH, PON und andere Szenarien zu gewährleisten.

Kernstruktur und Verpackung

1. Optischer Wellenleiterchip
Als Kernkomponente verwendet der Wellenleiterchip hochreines Siliziumdioxid (SiO₂) oder Hochleistungspolymermaterialien und realisiert die optische Signalaufteilungsfunktion durch präzise planare optische Wellenleiterschaltungen. Ningbo Goshining kontrolliert streng die Reinheit der Chipmaterialien und die Genauigkeit der Wellenleiterstruktur, um die Stabilität der optischen Leistung sicherzustellen und eine flexible Konfiguration des Teilungsverhältnisses von 1x2 bis 2x64 zu unterstützen.

2. Faserarray
Das Eingangs-/Ausgangsende verwendet ein hochpräzise angeordnetes Singlemode-Faserarray (normalerweise G.652.D-Faser), das durch 8-Grad-Winkelschnitt und hochpräzise Kopplungstechnologie nahtlos mit dem Wellenleiterchip verbunden ist. Der vom Unternehmen selbst entwickelte Kopplungsprozess stellt die Ausrichtungsgenauigkeit der optischen Faser und des Wellenleiters sicher, reduziert den Einfügungsverlust und verbessert die Produktkonsistenz.

3. Verpackungsform
Ningbo Goshining bietet eine Vielzahl von Verpackungslösungen, um den Anforderungen verschiedener Szenarien gerecht zu werden:

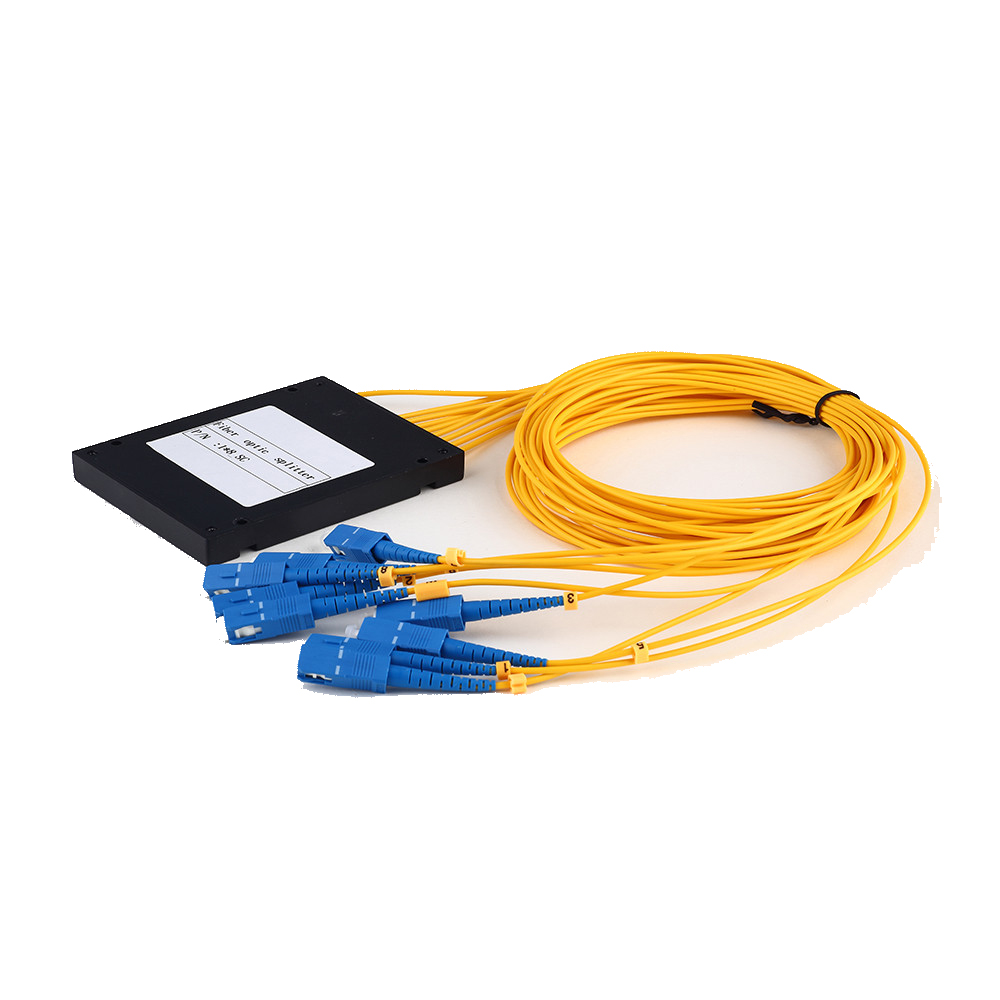

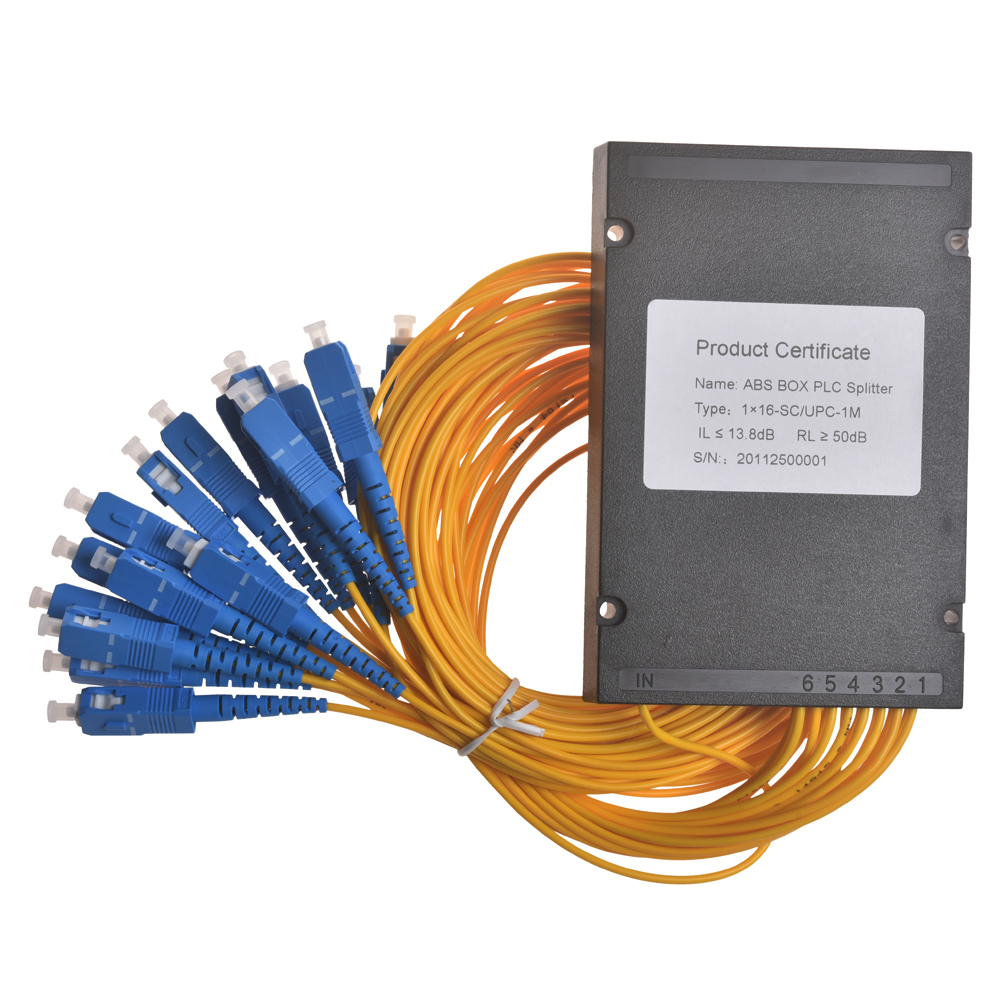

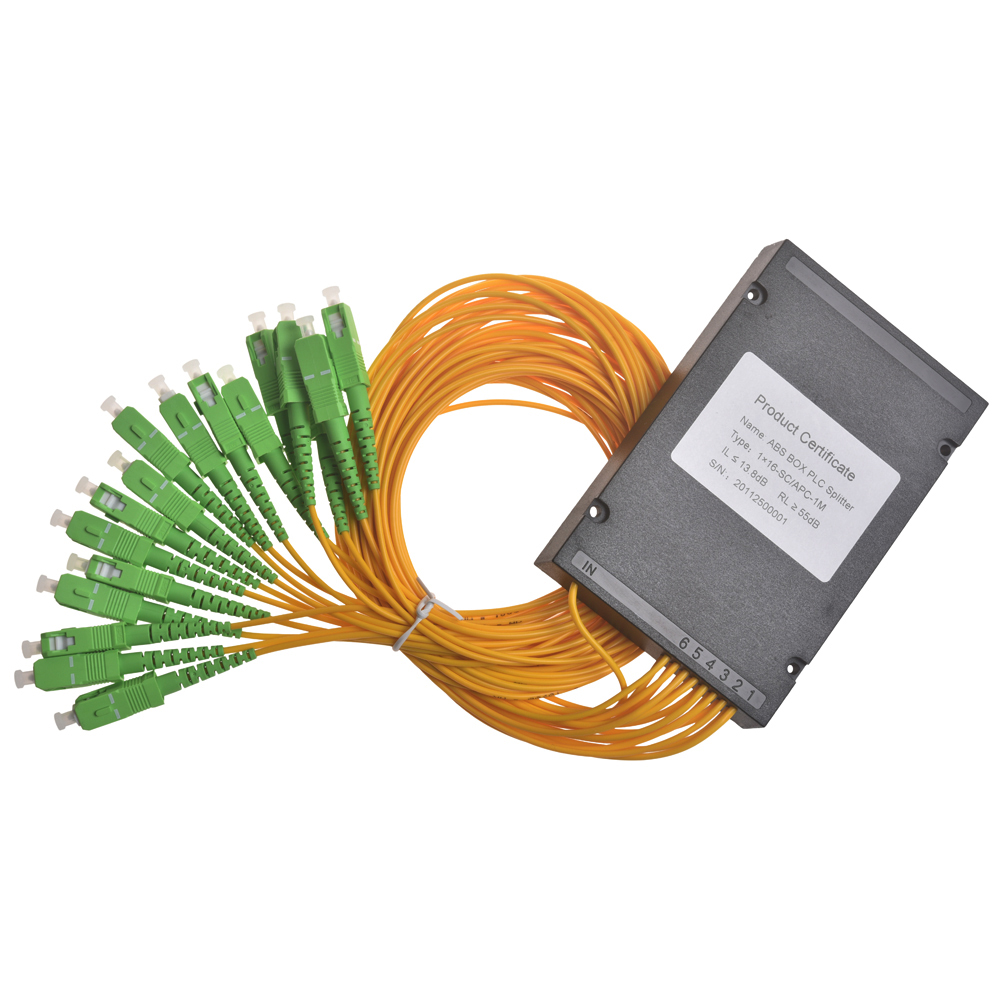

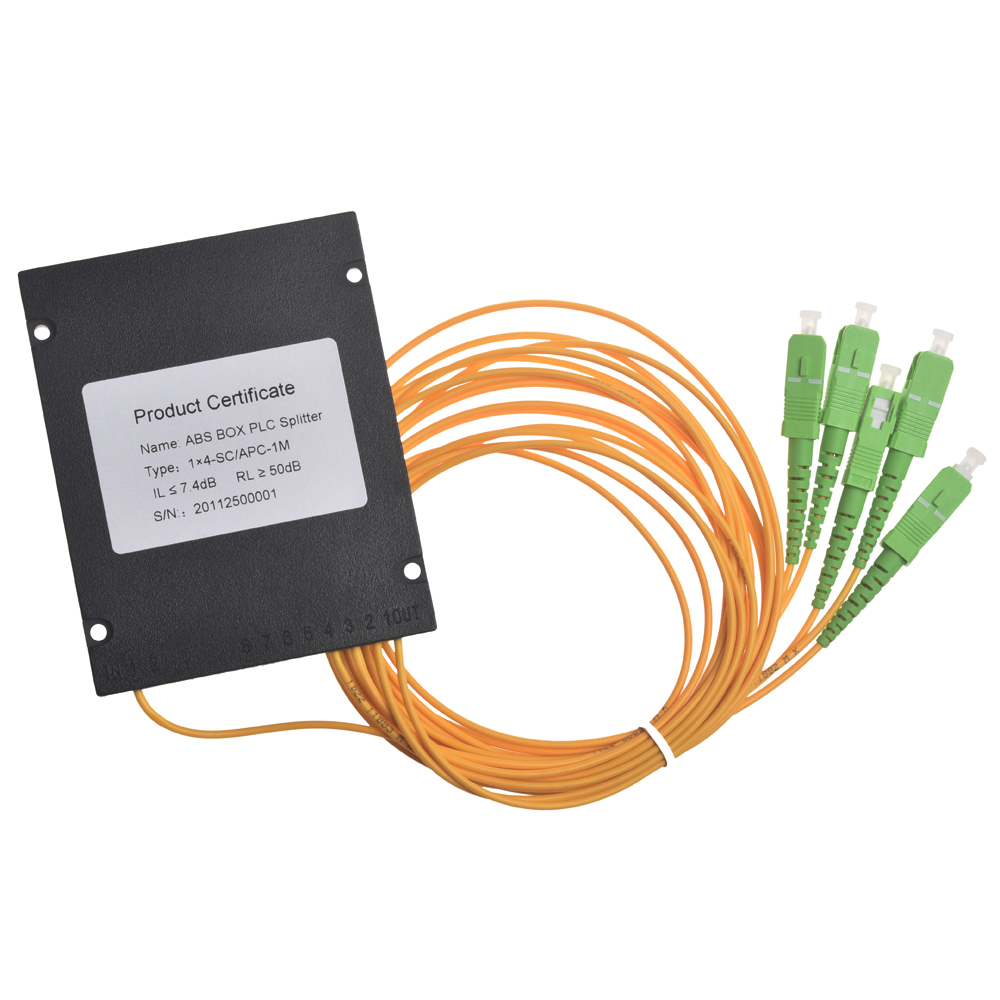

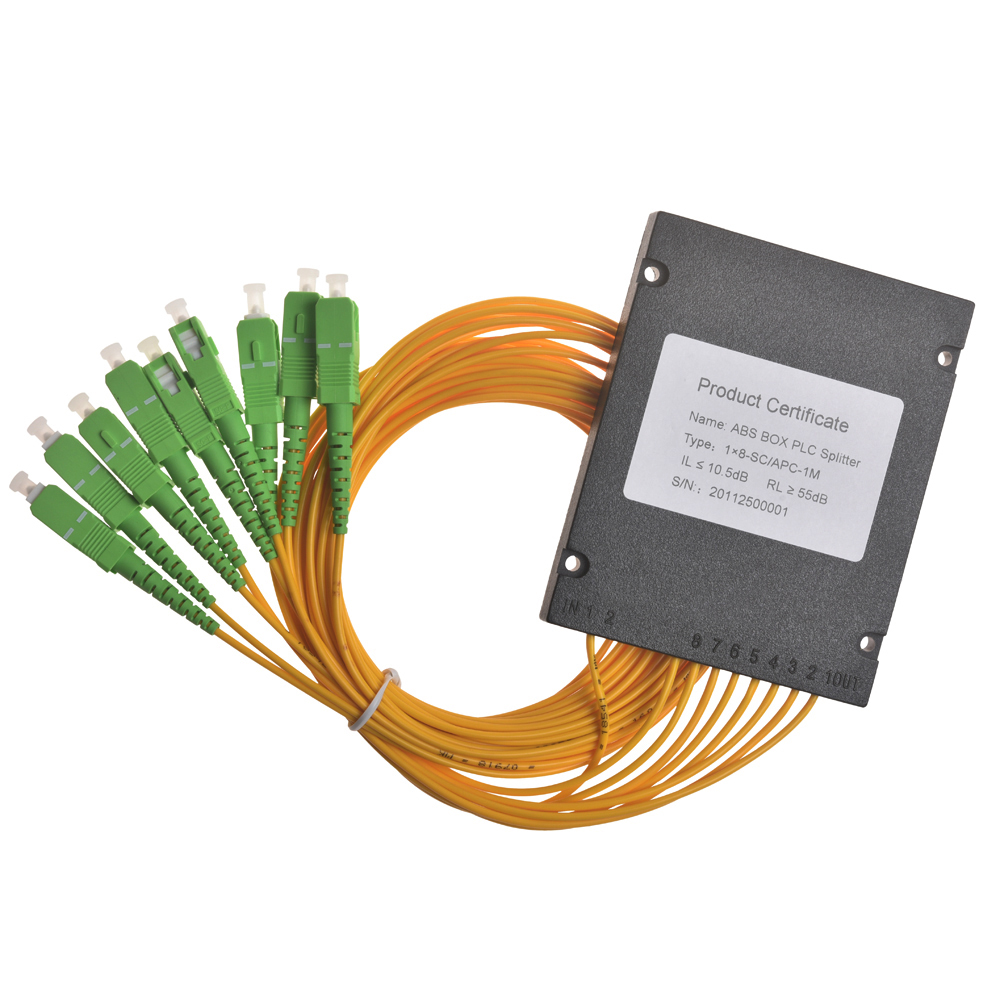

Mikroverpackung (Micro): kompaktes ABS-Box-Design, geeignet für die Innenseite des optischen Verteilerkastens;

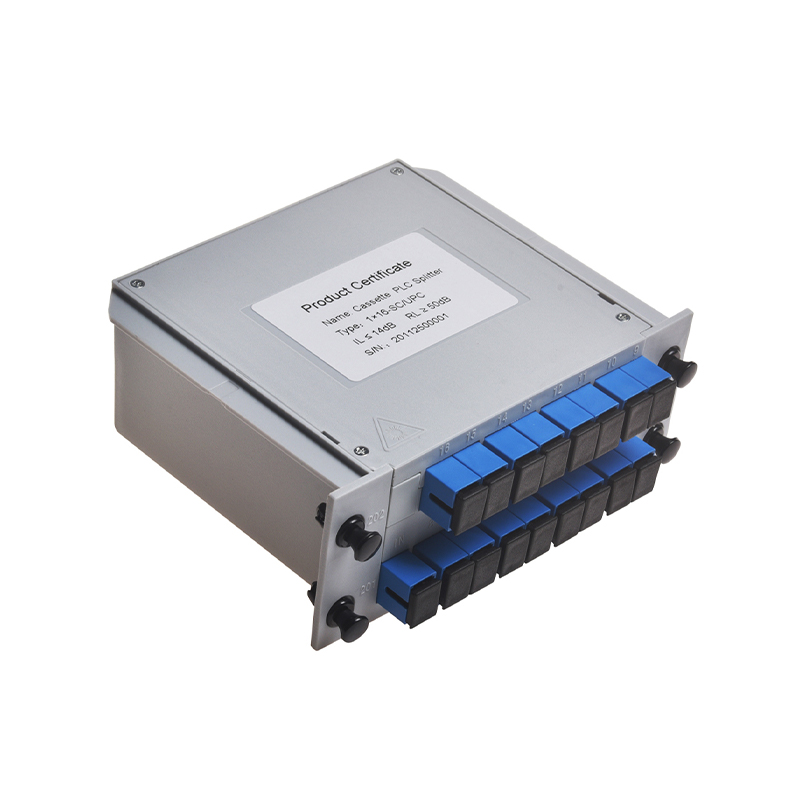

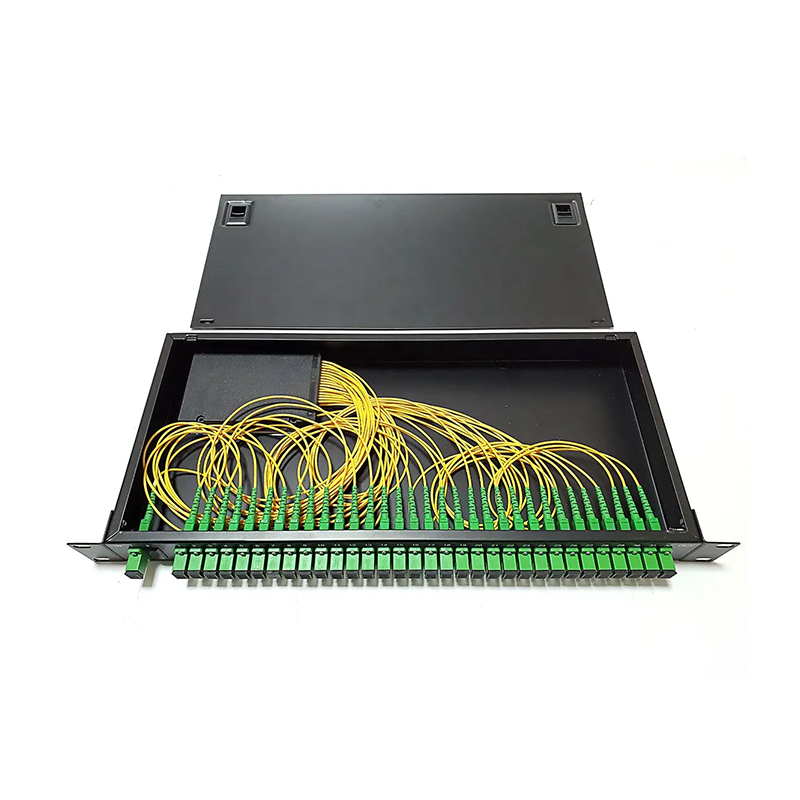

Modul-/Plug-in-Verpackung (Modul/Plug-in): Standard-1U-Rack-Modul, einfach auf dem ODF-Rack zu installieren;
Tray-Verpackung (Tray): angepasst an Faserspleiß-Tray oder Verteilerkasten;

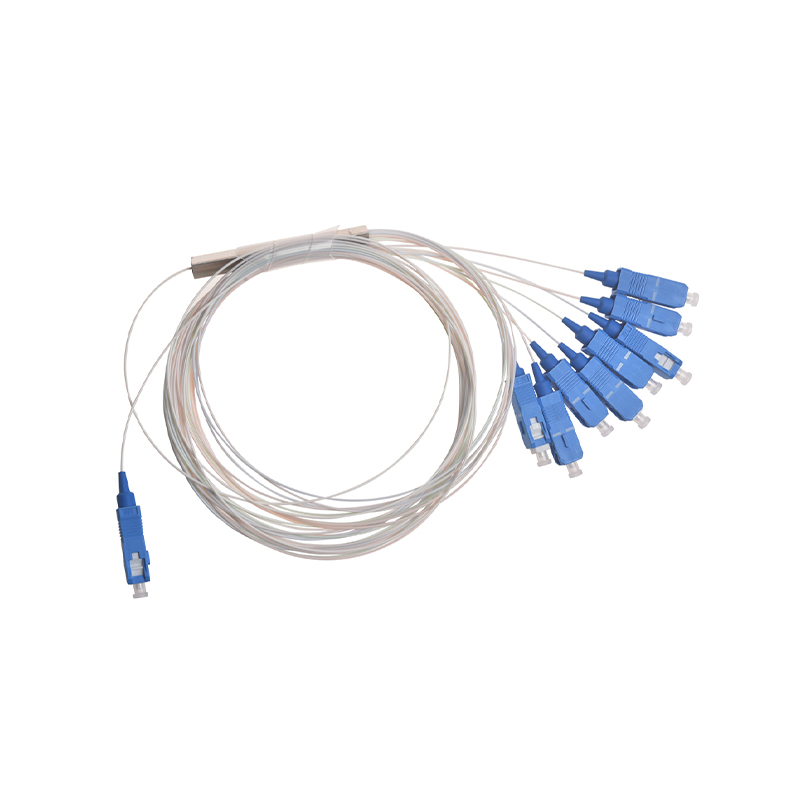

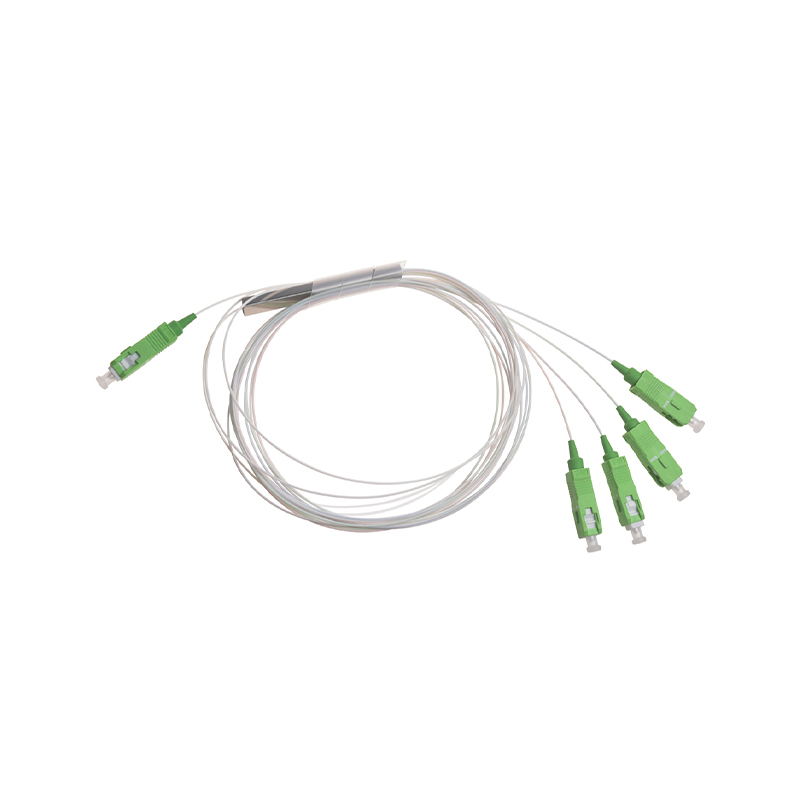

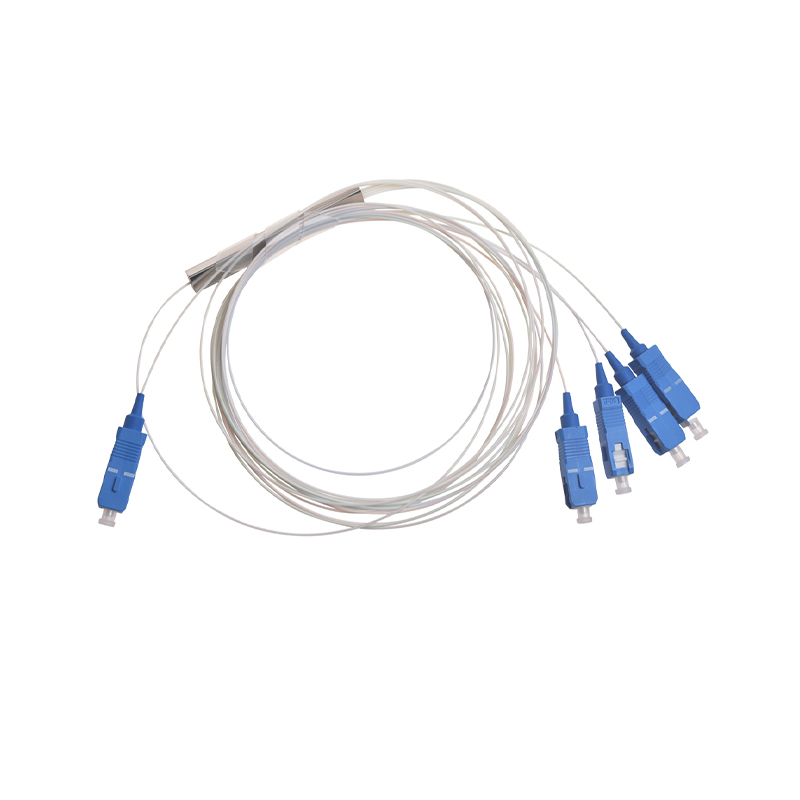

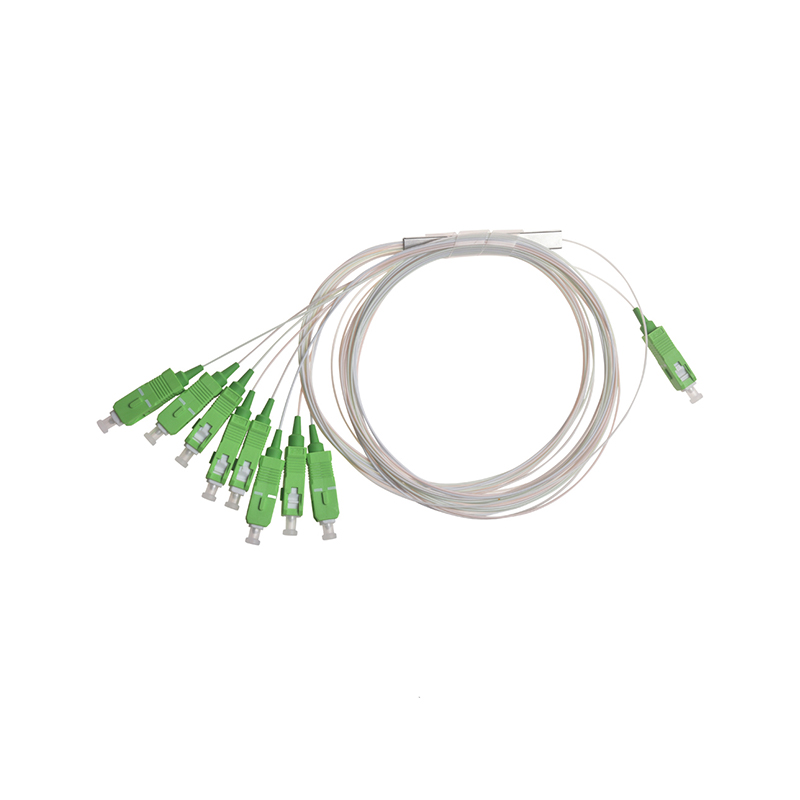

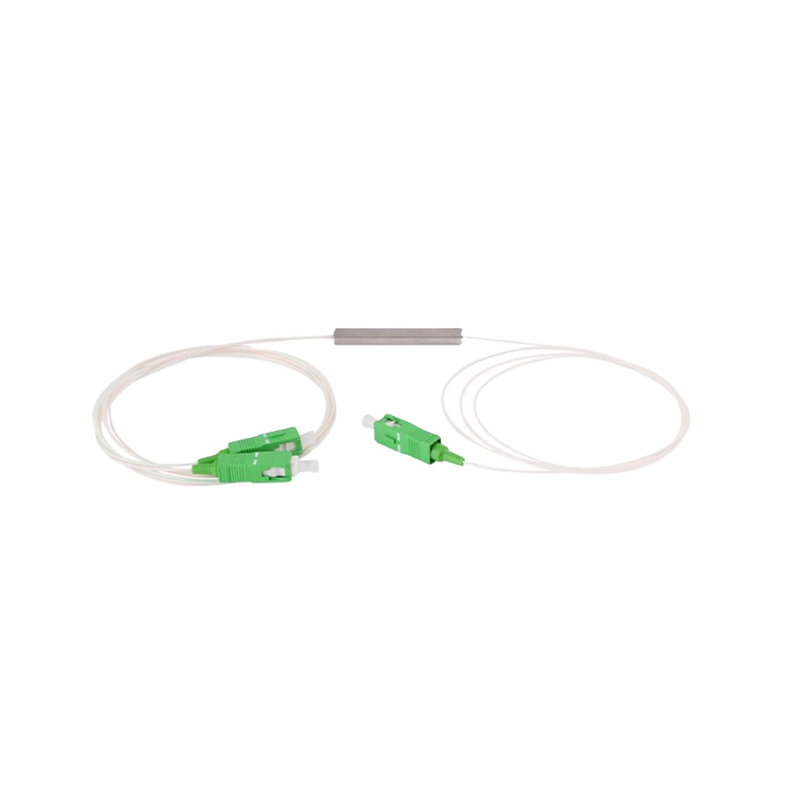

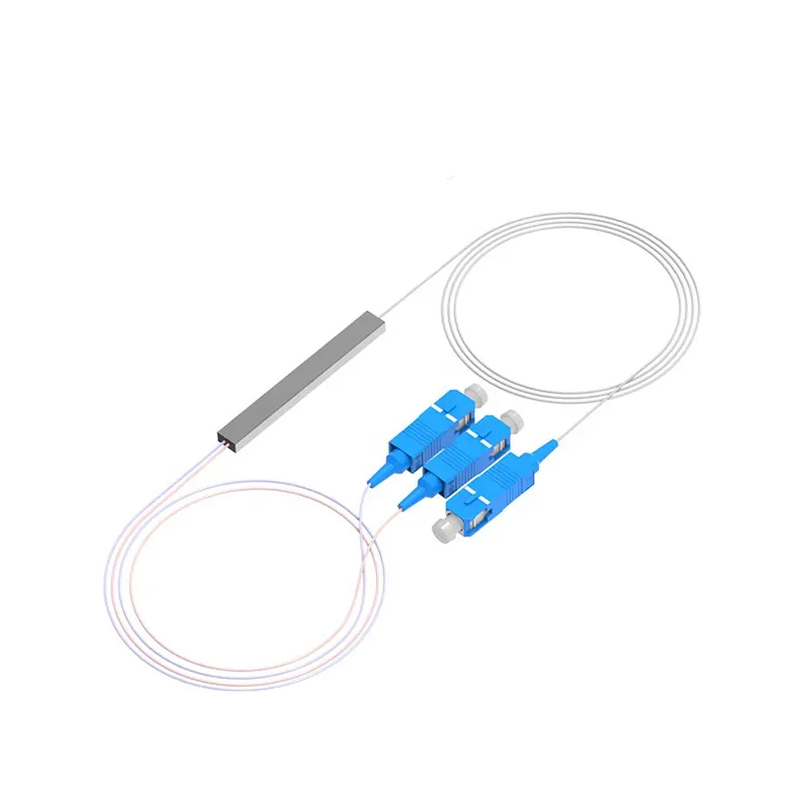

Edelstahlrohrverpackung (blocklos): Design mit hohem Schutzniveau, geeignet für raue Umgebungen wie hohe Temperaturen und hohe Luftfeuchtigkeit.
Alle Verpackungen sind mit Silikon oder Harz gefüllt, um die mechanische Stabilität und Umweltverträglichkeit zu verbessern.

Wichtige Leistungsparameter
Der SPS-Splitter von Ningbo Goshining hält sich hinsichtlich der Leistung strikt an Industriestandards und optimiert wichtige Parameter basierend auf den Kundenanforderungen:
Teilungsverhältnis: unterstützt flexible Konfigurationen wie 1:4, 1:8, 1:16, 1:32, 1:64, 2x32, 2x64;
Arbeitswellenlänge: deckt Einzelfenster (1310/1490/1550 nm), Doppelfenster (1310/1490 nm usw.) und Vollband (1260–1650 nm) ab;
Einfügungsdämpfung (IL): typisch. Der Wertebereich liegt zwischen 3,6 dB (1x2) und 21,0 dB (1x64), was besser ist als der Branchendurchschnitt;
Gleichmäßigkeit: Der Unterschied in der Einfügungsdämpfung jedes Ausgangsports beträgt ≤1,0 dB, wodurch eine ausgewogene Signalverteilung gewährleistet wird.
Rückflussdämpfung (RL): ≥55 dB, reduziert Signalreflexionsstörungen;
Polarisationsabhängiger Verlust (PDL): ≤0,2 dB, Anpassung an unterschiedliche Polarisationszustandseingänge;
Anpassungsfähigkeit an die Umwelt: Betriebstemperatur -40 °C bis 85 °C, Lagertemperatur im gleichen Bereich, erfüllt die Anforderungen industrieller Anwendungen.
Hauptanwendungsszenarien
Die SPS-Splitter von Ningbo Goshining nutzen die Vorteile einer umfassenden Palette an Glasfaserprodukten und werden häufig in den folgenden Szenarien eingesetzt:

FTTH-Netzwerk: Verteilen Sie das Glasfaserstammsignal am optischen Verteilungspunkt (ODP) an mehrere Benutzerterminals (ONT/ONU).
PON-System: unterstützt die optische Signalverzweigung von EPON, GPON, XG-PON, NG-PON2 und anderen Technologien;
Optisches CATV-Netzwerk: Mehrkanalverteilung von Downstream-Rundfunksignalen realisieren;
Glasfaser-Sensorsystem: unterstützt die Erfassung und Verteilung von Mehrpunktsignalen;
Rechenzentrums-/Unternehmensnetzwerk: Anpassung an LAN- und Gebäudeanforderungen an die optische Kabelverkabelung.
Darüber hinaus bietet das Unternehmen maßgeschneiderte Dienstleistungen an, die das Aufteilungsverhältnis und die Verpackungsform anpassen oder andere Glasfaserkomponenten (z. B. Schnellverbinder, Jumper) entsprechend den besonderen Bedürfnissen des Kunden integrieren können, um bei der Entwicklung von Eigenmarkenprodukten zu helfen.

Schlüsselpunkte des Herstellungsprozesses
Die PLC-Splitter-Produktion von Ningbo Goshining folgt einem strengen Qualitätskontrollprozess:
Wafer-Abscheidung: Aufwachsen einer hochreinen Siliziumoxid-Wellenleiterschicht auf einem Siliziumsubstrat;
Fotolithographie und Ätzen: Bildung eines voreingestellten Wellenleitermusters durch UV-Belichtung und reaktives Ionenätzen (RIE);
Glühbehandlung: Optimierung der optischen Eigenschaften des Wellenleiters und Reduzierung des Übertragungsverlusts;
Schleifen und Polieren der Endfläche: Gewährleistung der Ebenheit und Vertikalität der Wellenleiterendfläche und Verbesserung der Kopplungseffizienz;
Faserarray-Ausrichtungskopplung: Verwendung hochpräziser Geräte, um eine präzise Ausrichtung und dauerhafte Verbindung der optischen Faser und der Wellenleiter-Endfläche zu erreichen;
Leistungstests: umfassende Tests wichtiger Parameter wie Einfügedämpfung, Gleichmäßigkeit und Rückflussdämpfung;
Verpackungsschutz: Zusammenbau der Hülle und Füllen mit Schutzkleber sowie Bestehen von Umweltzuverlässigkeitstests wie Temperaturwechsel und Vibration.

Überlegungen zur Auswahl
Zweigverhältnis: Wird anhand der Anzahl der Netzwerkbenutzer oder Zweigknoten bestimmt (z. B. 1x32, 2x64).
Arbeitswellenlänge: Passen Sie die vom System verwendete Wellenlänge an (Einzel-/Doppel-/Dreifachfenster).
Einfügedämpfung: Sie muss im Link-Leistungsbudget berücksichtigt werden und es müssen Produkte ausgewählt werden, die die Systemmargenanforderungen erfüllen.
Verpackungsform: Wählen Sie je nach Installationsumgebung (Verdrahtungsbox/Rack/Außenbereich) Mikro, Plug-in, Tablett oder Edelstahlrohr.
Betriebstemperatur: Wählen Sie je nach Einsatzumgebung (innen/außen) zwischen gewerblichen und industriellen Temperaturbereichen.
Einhaltung von Standards Bestätigen Sie die Einhaltung von Industriestandards (z. B. IEC 61300-3, Telcordia GR-1209-CORE, GR-1221-CORE).
