Alles, was Sie über Glasfaserkabel wissen müssen

In der heutigen hochgradig vernetzten Welt sind schnelle und stabile Internetverbindungen zu einem wesentlichen Bestandteil der Arbeit und des Lebens geworden. Als Herzstück moderner Kommunikationsnetze Glasfaserkabel haben mit ihrer außergewöhnlichen Leistung die Datenübertragung revolutioniert. Für viele sind sie jedoch nach wie vor ein weitgehend unbekanntes Gebiet voller Fachjargon.

Was ist Glasfaserkabel?

Glasfaserkabel sind ein Netzwerkmedium, das Lichtsignale zur Datenübertragung nutzt. Im Gegensatz zu herkömmlichen Kupferkabeln, die elektrische Signale zur Informationsübertragung nutzen, besteht der Kern einer optischen Faser aus Filamenten aus hochreinem Glas oder Kunststoff. Diese Fasern übertragen Daten in Form von Lichtimpulsen. Verlassen Sie sich auf das physikalische Prinzip von totale innere Reflexion Optische Signale breiten sich innerhalb des Faserkerns mit hoher Geschwindigkeit aus, sodass sie auch bei Biegung nicht leicht austreten können.

Typische Struktur

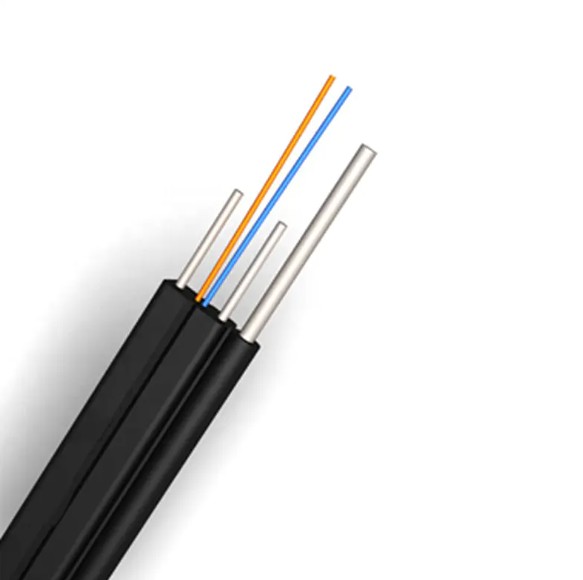

Ein typisches Glasfaserkabel besteht typischerweise aus Folgendem:

Diese mehrschichtige Struktur bietet Glasfaserkabeln Vorteile wie hohe Geschwindigkeit, große Bandbreite, geringe Dämpfung, Immunität gegenüber elektromagnetischen Störungen und Übertragung über große Entfernungen.

Arten von Glasfaserkabeln

Basierend auf der Art und Weise, wie sich Licht durch die Faser ausbreitet, können Glasfaserkabel in zwei Hauptkategorien eingeteilt werden:

Singlemode-Glasfaserkabel (SMF)

Der Durchmesser des Faserkerns ist extrem klein (ungefähr 9 Mikrometer) und das Licht breitet sich in einem einzigen geraden Modus aus, was zu minimaler Streuung und Verzerrung führt. Dadurch eignet es sich für die Übertragung über große Entfernungen von mehreren zehn oder sogar hunderten Kilometern. Es wird häufig in Telekommunikations-Backbone-Netzwerken, Metropolregionsnetzwerken und U-Boot-Kommunikationssystemen verwendet.

Multimode-Glasfaserkabel (MMF)

Der Faserkern ist dicker (50 oder 62,5 Mikrometer), sodass sich das Licht auf mehreren Wegen ausbreiten kann. Dies macht es relativ kostengünstig und eignet sich für die Übertragung über kurze Entfernungen mit hoher Bandbreite, beispielsweise in Rechenzentren, lokalen Netzwerken und der Verkabelung in Gebäuden. Aufgrund der Modendispersion sind jedoch Übertragungsentfernung und Bandbreite im Vergleich zu Singlemode-Fasern begrenzt.

Glasfaserkabelanschlüsse

Um Glasfaserkabel an Switches, Router oder andere Geräte anzuschließen, sind spezielle Glasfaserstecker und -adapter erforderlich. Diese Steckverbinder richten die Faserenden präzise aus, um eine reibungslose optische Signalübertragung zu gewährleisten.

SC-Anschlüsse

Der SC-Stecker (Subscriber Connector) ist einer der am weitesten verbreiteten Glasfaser-Stecker. Es verfügt über ein quadratisches Kunststoffgehäuse mit Push-Pull-Einrastdesign, das die Installation und Entfernung erleichtert. Zu seinen Vorteilen gehören eine geringe Einfügungsdämpfung, eine hohe Rückflussdämpfung sowie eine stabile und zuverlässige Leistung.

SC-Glasfaseradapter

Der SC-Glasfaseradapter ist eine Schlüsselkomponente zur Verbindung zweier SC-Stecker. Typischerweise handelt es sich um eine quadratische Kunststoffbox mit einer inneren Keramikhülse, die die Faserkerne der beiden SC-Stecker präzise ausrichtet und so eine optische Verbindung ermöglicht. Adapter sind als Simplex (Verbindung einer Faser) oder Duplex (Verbindung zweier Fasern) erhältlich.

LC-Anschluss

Der LC-Stecker (Lucent Connector) ist die bevorzugte Wahl für Umgebungen mit hoher Verkabelungsdichte. Dank seiner kompakten Größe, die nur halb so groß ist wie die des SC-Steckers, können mehr Glasfaserstecker auf demselben Raum untergebracht werden. LC-Steckverbinder nutzen auch ein Push-Pull-Snap-on-Design. Aufgrund ihres kompakten Designs und ihrer hervorragenden Leistung werden sie häufig in Umgebungen mit begrenztem Platzangebot wie Rechenzentren und Patchpanels eingesetzt.

LC-Glasfaseradapter

Der LC-Glasfaseradapter ist ebenfalls kompakt und dient der Verbindung zweier LC-Stecker. Typischerweise handelt es sich um ein Duplex-Design, das eine hochdichte Glasfaserverbindungslösung bietet und erheblich Platz im Schaltschrank spart.

FC-Anschluss

Der FC-Stecker (Ferrule Connector) verfügt über einen Gewindeanschluss. Benutzer drehen den Stecker, um ihn festzuziehen, und sorgen so für eine sehr stabile Verbindung, selbst in Umgebungen, die Vibrationen oder starken Stößen ausgesetzt sind. FC-Steckverbinder werden häufig in Telekommunikationsgeräten, industriellen Steuerungssystemen und Präzisionsinstrumenten verwendet.

FC-Glasfaseradapter

Der FC-Glasfaseradapter verfügt außerdem über eine Gewindeverbindung, die eine stabile Verbindungsplattform für den FC-Stecker bietet und eine stabile optische Signalübertragung auch in rauen Umgebungen gewährleistet.

ST-Stecker

Der ST-Stecker (Straight Tip) ist ein Stecker mit Bajonettverschluss, der in seiner Form einem BNC-Stecker ähnelt. Zum Einrasten ist eine Drehung erforderlich, und es handelte sich einst um einen sehr beliebten Steckverbindertyp in Glasfasernetzwerken. Aufgrund ihrer größeren Größe und des weniger praktischen Verriegelungsmechanismus als SC- und LC-Anschlüsse wurden ST-Anschlüsse in neuen Netzwerkbereitstellungen jedoch nach und nach aus dem Verkehr gezogen, sind jedoch immer noch in einigen älteren Geräten und Netzwerken zu finden.

ST-Glasfaseradapter

ST-Glasfaseradapter verbinden zwei ST-Stecker. Ihr Bajonettverschluss sorgt für eine sichere Verbindung und wird häufig in älteren LAN-Geräten verwendet.

Glasfaserkabel sind mit ihrer überragenden Leistung zu einem unverzichtbaren Bestandteil moderner Kommunikationsnetze geworden. Ganz gleich, ob Sie ein Unternehmensnetzwerk planen, ein Rechenzentrum bauen oder sich einfach nur für Kommunikationstechnologie interessieren: Das Verständnis der verschiedenen Typen, Strukturen und Verbindungsmethoden von Glasfaserkabeln wird Ihnen helfen, diese leistungsstarke Technologie besser zu verstehen und zu nutzen und eine solide Grundlage für unser digitales Leben zu schaffen.
