Wie installiere ich einen Glasfaser-Schnellstecker?

2026-01-23

Die Installation eines Glasfaser-Schnellsteckers ist eine Schlüsselkompetenz für Fiber to the Home (FTTH) und die Wartung vor Ort. Einfach ausgedrückt umfasst der Installationsprozess vier Hauptschritte: Abisolieren und Reinigen der Faser, Spalten der Faser, Einsetzen und Sichern und schließlich Verriegeln des Gehäuses. Diese Kaltspleißtechnologie macht teure Fusionsspleißgeräte überflüssig und ermöglicht hochwertige Verbindungen in wenigen Minuten mit nur einfachen Abisolierzangen und Spaltgeräten.

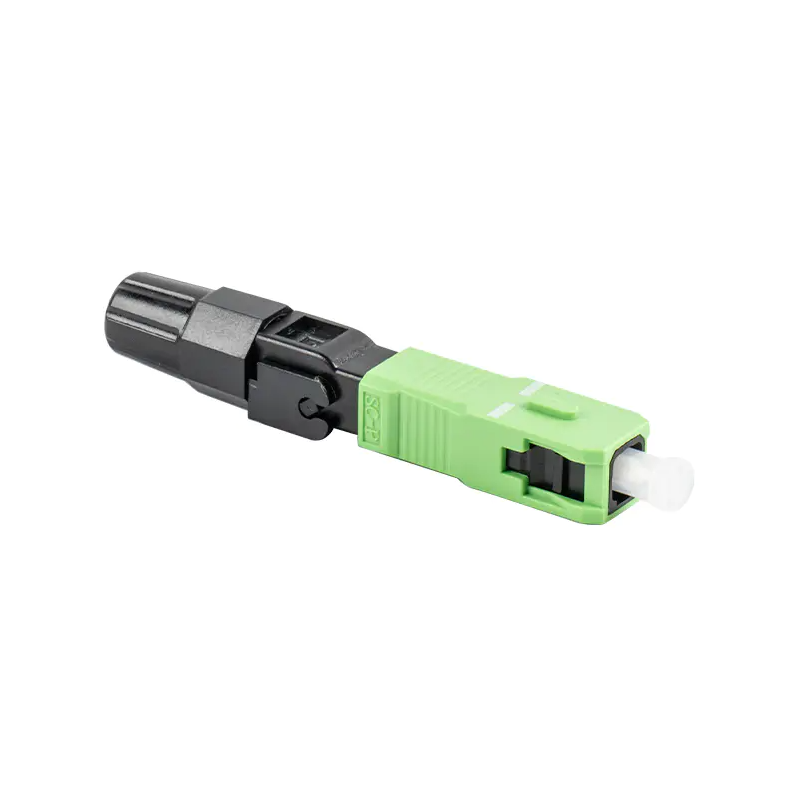

Was ist ein Glasfaser-Schnellstecker?

A Glasfaser-Schnellstecker , in der Branche allgemein als „Kaltspleißverbinder“ bezeichnet, ist ein vorpolierter, fabrikmäßiger Verbinder. Es enthält eine vorinstallierte Faser und ein Gel zur Anpassung des Brechungsindex. Bei der Montage wird die vorbereitete Faser zur mechanischen Verbindung einfach in ihre V-Nut eingelegt. Es wird häufig in optischen Splittern, Verteilerrahmen und ONU-Terminals verwendet.

Vor der Installation erforderliche Werkzeuge

Bevor Sie beginnen, stellen Sie bitte sicher, dass Sie über die folgenden professionellen Tools verfügen, um die Verbindungsqualität zu gewährleisten:

Miller-Zangen/Abisolierzangen: Zum Abisolieren der Faserummantelung.
Faserabstreifer mit fester Länge: Gewährleistet eine präzise Abisolierlänge der Fasern.
Faserspalter: Ein wichtiges Werkzeug, das die Ebenheit der Faserendfläche bestimmt.
Fusselfreie Tücher und Alkohol (Reinheit 99 % oder höher): Zur gründlichen Reinigung des Faserkerns.
Rotlichtstift (optional): Wird verwendet, um die Verbindung auf Durchgang zu prüfen.

Detaillierte Installationsschritte

1. Einsetzen der Endkappe und Abisolieren der Faser

Legen Sie zunächst die vor Glasfaser-Schnellverbinder 's Schwanzkappe auf die Faser. Verwenden Sie dann einen Faserabstreifer mit fester Länge, um den Außenmantel und die Beschichtung der Faser abzustreifen. Der Standard besteht darin, etwa 50 mm des äußeren Schutzmantels abzuziehen, wodurch etwa 20 mm der blanken Faser freigelegt werden (die spezifische Länge hängt von den Anweisungen der Steckverbindermarke ab).

2. Reinigen der Faser

Dies ist der am leichtesten zu übersehende, aber wichtigste Schritt. Wischen Sie die blanke Faser kräftig mit einem in Alkohol getränkten, fusselfreien Tuch ab. Ein „quietschendes“ Geräusch zeigt an, dass es sauber ist. Berühren Sie die gereinigte Faser nicht erneut mit den Händen.

3. Präzises Spalten

Legen Sie die Faser in die Führungsnut des Hackmessers. Glasfaser-Schnellsteckers haben strenge Anforderungen an die Spaltlänge (normalerweise beträgt die Länge der blanken Faser 10–12 mm). Stellen Sie sicher, dass die Stirnfläche flach und gratfrei ist.

4. Einsetzen und mechanische Verriegelung

Führen Sie die optische Faser langsam in das Steckergehäuse ein, bis die Faser einen leichten Bogen zeigt. Dies zeigt an, dass der Faserkern in engem Kontakt mit der vorinstallierten Faser steht. Drücken Sie nun die obere Verriegelungsabdeckung (Crimpteil) nach unten, um die Faser zu sichern.

5. Gehäusemontage

Schieben Sie die Endkappe zurück und ziehen Sie sie fest. Bringen Sie dann das Steckergehäuse an. An diesem Punkt kann ein roter Lichtstift verwendet werden, um Licht vom anderen Ende auszustrahlen, um zu prüfen, ob an der Verbindungsstelle Licht austritt. Kein Lichtverlust weist auf eine erfolgreiche Verbindung hin.

Tipps zur Verbesserung der Verbindungserfolgsrate

Sorgen Sie für eine saubere Umgebung: Staub ist der größte Feind von Glasfaser-Schnellanschlüssen und führt direkt zu einer übermäßigen Einfügungsdämpfung.
Schnittgenauigkeit: Wenn bei der Prüfung eine hohe Dämpfung festgestellt wird, ist dies in der Regel auf eine unebene Schnittfläche zurückzuführen. Ein Nachschneiden wird empfohlen.
Wenden Sie keine übermäßige Gewalt an: Gehen Sie beim Einführen der Lichtleitfaser vorsichtig vor, um ein Brechen des Faserkerns oder eine Beschädigung der inneren V-Nut zu vermeiden.

Die Beherrschung der Installationstechniken von Glasfaser-Schnellverbindern kann nicht nur die Baueffizienz verbessern, sondern auch die Wartungskosten von Glasfasernetzen erheblich senken.
