Wie wählt man ein Glasfaserkabel aus?

Bei der Auswahl von a Glasfaserkabel Die Kernschlussfolgerung lautet: Sie müssen den Kabeltyp entsprechend der Anwendungsumgebung (innen/außen), der Übertragungsentfernung und den Bandbreitenanforderungen anpassen. Für Langstreckenanforderungen mit hoher Bandbreite (z. B. gebäudeübergreifende Kommunikation) Singlemode-Faser (OS2) ist die erste Wahl; für kostengünstige Kurzstreckenverbindungen innerhalb von Rechenzentren, Multimode-Faser (OM3/OM4) ist eine bessere Lösung. Darüber hinaus muss das Außenmantelmaterial (z. B. OFNR oder LSZH) den örtlichen Brandschutzbestimmungen entsprechen.

Übertragungsentfernung definieren: Singlemode vs. Multimode

Der erste Schritt bei der Auswahl eines Glasfaserkabel besteht darin, Ihre Übertragungsreichweite zu bestimmen. Optische Fasern werden hauptsächlich in zwei Kategorien eingeteilt, mit erheblichen Unterschieden in der physikalischen Leistung und den Kosten.

• Singlemode-Faser (SMF): Hat einen extrem kleinen Kerndurchmesser (ca. 9 Mikrometer), sodass sich nur ein Lichtstrahl ausbreiten kann. Es eignet sich für die Fernübertragung von 10 km oder noch weiter. Der gemeinsame Standard ist OS2 .

• Multimode-Faser (MMF): Hat einen größeren Kerndurchmesser (50 oder 62,5 Mikrometer), wodurch sich mehrere Lichtsignale gleichzeitig ausbreiten können. Es eignet sich für kurze Entfernungen innerhalb von 550 Metern, beispielsweise in unternehmensinternen Netzwerken oder Serverräumen.

  Leistungsmetrik	Singlemode (OS2)	Multimode (OM3/OM4)
  Lichtquelle	Laser	LED oder VCSEL
  Typische Entfernung	Bis zu 10 km – 40 km	300 m – 550 m (abhängig von der Geschwindigkeit)
  Verkabelungskosten	Kabel sind billig, Transceiver teuer	Kabel etwas mehr, Transceiver günstiger
  Bandbreite	Nahezu unbegrenzt	Nimmt mit der Entfernung ab

An die Anwendungsumgebung anpassen: Innen-, Außen- und Flammenbewertungen

Die Haltbarkeit eines Glasfaserkabel hängt vom Design der Außenjacke ab. In rauen Außenumgebungen können Sie kein Standard-Patchkabel für den Innenbereich verwenden.

Glasfaserkabel für den Innenbereich

Der Schwerpunkt liegt auf Flexibilität und Feuerbeständigkeit. Typischerweise wird ein Design mit engen Puffern verwendet, um das Abisolieren und Anschließen zu erleichtern.

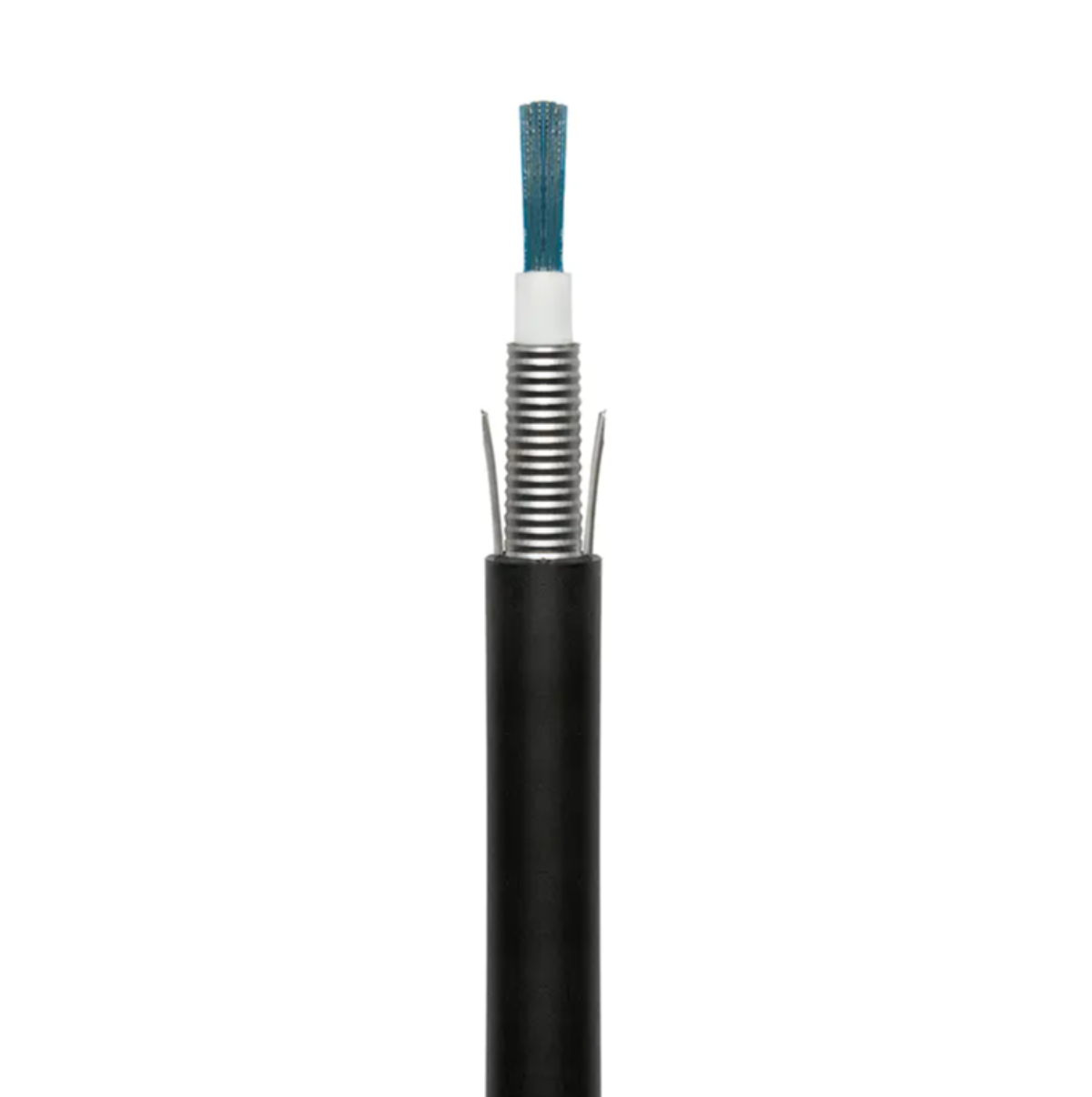

Glasfaserkabel für den Außenbereich

Erfordert wasserfeste, UV-beständige und nagetiersichere Eigenschaften. Verwendet normalerweise a Bündelader-Verseilstruktur gefüllt mit wasserblockierendem Gel.

Universeller Innen-/Außentyp

Kombiniert zwei Eigenschaften und wird häufig in Szenarien verwendet, in denen Glasfasern von außen in ein Gebäude eingeführt werden, ohne dass ein Zwischenspleißen erforderlich ist.

Beispiel: Bei der Verkabelung vertikaler Schächte (Steigleitungen) in Hochhäusern, OFNR Es müssen zugelassene Kabel verwendet werden. wenn es sich um einen Plenumsraum (Plenum) handelt, OFNP Um sicherzustellen, dass im Brandfall keine großen Mengen giftiger Rauche freigesetzt werden, müssen Kabel mit höherer Flammwidrigkeit verwendet werden.

Berücksichtigen Sie die Anforderungen an die Kernanzahl und zukünftige Erweiterungen

Die Kernzahl von a Glasfaserkabel bestimmt seine gleichzeitige Verarbeitungskapazität. Bei der Planung sollten Sie nicht nur den aktuellen Bedarf berücksichtigen, sondern auch reservieren 20 % – 30 % Redundanz.

• Duplex: Die gebräuchlichste Konfiguration: eine zum Senden und eine zum Empfangen.

• Mehrfaser-Trunk: Zu den gängigen Spezifikationen gehören 12 Kerne, 24 Kerne und sogar 144 Kerne. In vorkonfektionierten MTP/MPO-Systemen mit hoher Dichte bilden 12-Kern- oder 24-Kern-Fasern die Grundlage für den Aufbau von 40G- oder 100G-Netzwerken.

Passen Sie Steckverbindertypen und mechanische Leistung an

Stellen Sie sicher, dass Glasfaserkabel Das von Ihnen gewählte Gerät ist mit Ihrer vorhandenen Netzwerkausrüstung kompatibel.

• Anschlussschnittstelle: Zu den gängigen Typen gehören: LC (miniaturisierte Schnittstelle, Mainstream in Rechenzentren), SC (häufig in Carrier-Access-Netzwerken verwendet) und ST (wird in Altgeräten oder in der industriellen Überwachung verwendet).

• Zugfestigkeit: Wenn die Faser durch lange Leitungen gezogen werden muss, müssen Sie ihre maximal zulässige Spannung überprüfen (normalerweise in Newton, N).

Empfehlungen zum Ausgleich von Kosten und Leistung

Bei der tatsächlichen Beschaffung haben viele Menschen mit den Kosten zu kämpfen. Bitte beachten Sie die folgenden Vorschläge:

1. Kurze Distanz (<300m) und begrenztes Budget: Wählen Sie OM3/OM4 Multimode-Faser. Obwohl das Kabel selbst etwas teurer ist, sind die passenden optischen Module (SFP) etwa 30 % – 50 % günstiger als Singlemode-Module.
2. Überlegungen zu Ferngesprächen oder zur Zukunftssicherheit: Legen Sie direkt Single-Mode-OS2. Trotz höherer Erstinvestitionen in die Ausrüstung unterstützt es in der Zukunft nahtlose Upgrades auf 400G oder sogar noch höhere Geschwindigkeiten.
