12-Kern, 24-Kern oder 48-Kern? Wie bestimmt man die Kapazität eines Glasfaser-Anschlusskastens?

Um die ideale Kapazität für a zu bestimmen Glasfaser-Anschlusskasten (FOTB) , müssen Sie die Faseranzahl anpassen – ob 12-Kern, 24-Kern oder 48-Kern – zu Ihrer aktuellen aktiven Abonnentendichte unter Berücksichtigung von a 20–30 % Wachstumsmarge für zukünftige Erweiterungen. Durch die Wahl der richtigen Kapazität wird verhindert, dass hohe Anfangsinvestitionen zu einer Überbereitstellung führen und technische Engpässe einer Unterbereitstellung vermieden werden.

Grundlegendes zur Kapazität von Glasfaser-Anschlusskästen

Kapazität des Glasfaser-Anschlusskastens bezieht sich auf die maximale Anzahl von Glasfaserkernen, die das Gerät terminieren, spleißen und an Endbenutzer verteilen kann. Diese physische Grenze wird durch die Anzahl der Adapteranschlüsse (SC, LC oder FC) und den verfügbaren internen Platz für Spleißkassetten und Kabelmanagement definiert.

Im modernen FTTH (Fiber to the Home) und FTTB (Fiber to the Building) Bei Einsätzen fungiert der Anschlusskasten als Brücke zwischen dem Verteilerkabel und den Stichkabeln, die zum Kundengelände führen. A 12-adriger Glasfaser-Anschlusskasten wird typischerweise für kleine Wohncluster verwendet 48-Kern-Modelle sind Standard für Wohnblöcke mit hoher Bebauungsdichte oder Gewerbezentren. Die von Ihnen gewählte Kapazität bestimmt die Skalierbarkeit und Wartungseffizienz Ihres Netzwerks.

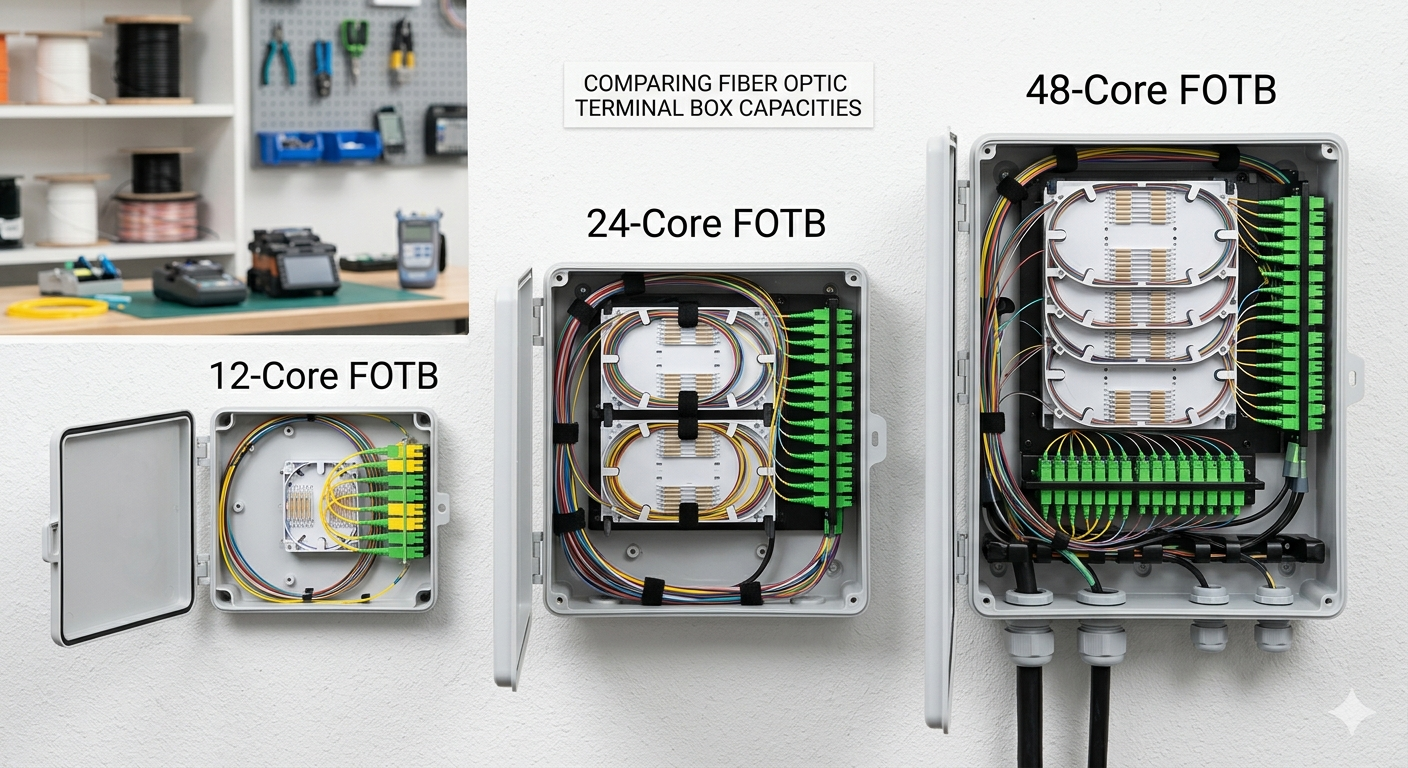

12-Core vs. 24-Core vs. 48-Core: Eine vergleichende Analyse

Der Hauptunterschied zwischen diesen Kapazitäten liegt darin Hafendichte und räumlicher Fußabdruck , was sich direkt auf die Bereitstellungskosten pro Abonnent auswirkt. Die Wahl zwischen diesen Optionen erfordert ein Gleichgewicht zwischen räumlichen Einschränkungen und der prognostizierten Nutzungsrate Ihrer Glasfaserdienste.

Schlüsselfaktoren bei der Bestimmung der Kapazität des Glasfaser-Anschlusskastens

Abonnentendichte ist die wichtigste Kennzahl bei der Berechnung der erforderlichen Kapazität für Ihren Anschlusskasten. Sie müssen eine Standortuntersuchung durchführen, um die Gesamtzahl der Haushalte oder Büros in einem Umkreis von 50 Metern um den geplanten Installationspunkt zu ermitteln.

1. Aktuelle und zukünftige Abonnementpreise

Immer installieren 25 % mehr Kapazität als Ihre aktuellen „warmen Leads“ vermuten lassen, um das organische Netzwerkwachstum zu erklären. Wenn Sie heute 10 interessierte Kunden haben, a 12-adriger Glasfaser-Anschlusskasten mag ausreichend erscheinen, aber es lässt keinen Raum für Fehler oder die Anmeldung zukünftiger Nachbarn. In diesem Szenario a 24-adrige Box bietet einen viel sichereren Puffer.

2. Art der Glasfaseranschlüsse (SC vs. LC)

Benutzen LC-Duplex-Adapter kann die Kapazität einer Standard-Klemmenkastenfläche im Vergleich zu effektiv verdoppeln SC-Adapter . Wenn Ihr physischer Installationsraum begrenzt ist (z. B. ein enger Abstellraum), können Sie durch den Wechsel zu LC-Anschlüssen eine 48-Kern-Dichte in einem 24-Kern-Gehäuse erreichen.

3. Netzwerkarchitektur (P2P vs. PON)

Passives optisches Netzwerk (PON) Architekturen verwenden häufig Splitter innerhalb der Glasfaser-Anschlusskasten , was den Innenraumbedarf deutlich verändert. Wenn Sie einen 1:16 PLC-Splitter in der Box platzieren, a 24-adrige Box ist die empfohlene Mindestgröße, um die Eingangsfaser, das Splittermodul und die 16 Ausgangs-Stichkabel zu verwalten, ohne die zu überschreiten Faserbiegeradius .

Warum der 24-adrige Glasfaser-Anschlusskasten der „Sweet Spot“ ist

Die 24-Kern-Kapazität bietet das beste Gleichgewicht zwischen Hardwarekosten und Installationsvielfalt für vorstädtische und städtische Umgebungen. Es ist groß genug, um Splitter aufzunehmen und ein erhebliches Wachstumspotenzial zu bieten, aber klein genug, um ohne übermäßigen Windwiderstand an Strommasten montiert zu werden.

• Kosteneffizienz: Die price difference between a 12-core and 24-core box is often less than 15%, yet it provides 100% more capacity.
• Bedienerfreundlichkeit: Techniker können für die meisten Wohnblöcke einen Standardkastentyp festlegen und so den Bedarf an unterschiedlichen Ersatzteilbeständen reduzieren.
• Aufteilungsflexibilität: A 24-adrige Box Bietet problemlos Platz für zwei 1:8-Splitter oder einen 1:16-Splitter und bietet ausreichend Platz für Kabeldurchhang.

Technische Herausforderungen von Boxen mit hoher Kapazität (48 Kerne und mehr)

Kabelmanagement wird exponentiell schwieriger, wenn die Faseranzahl auf 48 Kerne und mehr steigt. Unsachgemäße Routenführung in einer Umgebung mit hoher Dichte Glasfaser-Anschlusskasten führt zu Makrobiegungsverlusten, die das Signal für Dutzende von Kunden gleichzeitig verschlechtern können.

Bei der Bereitstellung 48-adrige Boxen Stellen Sie sicher, dass das Gerät Folgendes aufweist:

• Unabhängige Spleißkassetten: Mindestens vier separate Schalen zur Isolierung unterschiedlicher Faserbündel.
• Klare Etikettierungssysteme: Integrierte ID-Karten für jeden Port, um Technikerfehler bei der Wartung zu vermeiden.
• Robuste Kabeleinführungsverschraubungen: Die ability to secure large-diameter distribution cables and up to 48 individual drop cables without compromising the Wasserdicht nach IP65 oder IP67 .

Reales Szenario: Auswahl der Kapazität für eine Wohnung mit 30 Wohneinheiten

Für ein Gebäude mit 30 Wohneinheiten ist a 48-adriger Glasfaser-Anschlusskasten ist die einzig logische Wahl, um eine 100-prozentige Serviceverfügbarkeit und Zukunftssicherheit zu gewährleisten. Während a 24-adrige Box billiger ist, würde es dazu führen, dass 6 Einheiten nicht gewartet werden könnten, was eine spätere Zweitinstallation erforderlich machen würde, die das Dreifache der anfänglichen Einsparungen kosten würde.

Häufig gestellte Fragen (FAQ)

Kann ich eine 12-Core-Box später auf eine 24-Core-Box upgraden?

Nein, Kapazität des Glasfaser-Anschlusskastens wird normalerweise durch das physische Gehäuse und die Adapterplatte festgelegt. Bei einem Upgrade muss die gesamte Box ausgetauscht und alle vorhandenen Verbindungen neu verbunden werden, was zu erheblichen Ausfallzeiten des Dienstes führt. Es ist immer besser, von Anfang an etwas zu viel bereitzustellen.

Beeinflusst die Anzahl der Glasfasern die IP-Einstufung der Box?

Indirekt ja. Als die Die Anzahl der Kerne nimmt zu , erhöht sich die Anzahl der Ausgangsanschlüsse für Stichkabel. Wenn die Glasfaser-Anschlusskasten Da die Dose nicht mit hochwertigen Dichtungen für 48 einzelne Kabel ausgestattet ist, ist sie anfälliger für das Eindringen von Feuchtigkeit als eine kleinere 12-adrige Box mit weniger Öffnungen.

Welche Auswirkungen hat die Verwendung von LC-Steckern in einer 48-adrigen Box?

Benutzen LC-Duplex-Anschlüsse ermöglicht es Ihnen, 48 Kerne in einem physischen Raum zu erreichen, der normalerweise für 24 SC-Anschlüsse reserviert ist. Dies ist eine „High-Density“-Lösung, die sich ideal für Rechenzentren oder überfüllte Telekommunikationsräume eignet, in denen der Platz an den Wänden knapp ist.

Abschließende Checkliste für die Auswahl Ihres Glasfaser-Anschlusskastens

Bevor Sie Ihren Kauf abschließen, verwenden Sie diese Checkliste, um sicherzustellen, dass dies der Fall ist Kapazität des Glasfaser-Anschlusskastens passt perfekt zu Ihren Projektanforderungen:

• Gesamtzahl potenzieller Abonnenten: Zählen Sie jeden möglichen Verbindungspunkt.
• Erweiterungspuffer: Addieren Sie 20 % zu Ihrer Gesamtzahl.
• Anforderungen an den Splitter: Stellen Sie sicher, dass die Box über dedizierte Steckplätze für SPS-Splitter verfügt, wenn Sie PON verwenden.
• Umgebung: Wählen Sie für den Außenbereich geeignete Boxen (IP65) für die Mast- oder Wandmontage.
• Fasertyp: Passen Sie die internen Pigtails (G.652D oder G.657A) an Ihr Verteilerkabel an.

Zusammenfassung: Bestimmen Kapazität des Glasfaser-Anschlusskastens ist ein Kompromiss zwischen Kosten und Zukunftssicherheit. Während 12-adrige Boxen den ländlichen Bedürfnissen dienen und 48-adrige Boxen Umgang mit städtischer Dichte, der 24-adriger Glasfaser-Anschlusskasten bleibt aufgrund seiner Flexibilität und effizienten Kabelverwaltung der Industriestandard für die meisten FTTH-Implementierungen.
